DESCRIPCION
Este DTC se almacena si la cantidad de refrigerante en el sistema de aire acondicionado supera un umbral. El conjunto del amplificador del aire acondicionado determina si la cantidad de refrigerante es adecuada basandose en la deteccion de la presion del refrigerante y en el funcionamiento actual del conjunto del compresor con polea (solenoide del compresor)*1 o del conjunto del compresor del enfriador (solenoide del compresor)*2. Si se determina que la cantidad de refrigerante en el sistema ha sobrepasado el umbral, el funcionamiento del conjunto del compresor con polea (solenoide del compresor)*1 o del conjunto del compresor del enfriador (solenoide del compresor)*2 se detendran y se mantendran parados, incluso si el interruptor de encendido se apaga y despues se vuelve a arrancar el motor.
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada | Memoria |
|---|---|---|---|---|
|
B14BD | Averia de llenado en abundancia de refrigerante |
Se cumplen todas las condiciones siguientes 2 veces o mas en el mismo ciclo:
|
| Memorizada (60 seg. o mas)*3 |
|

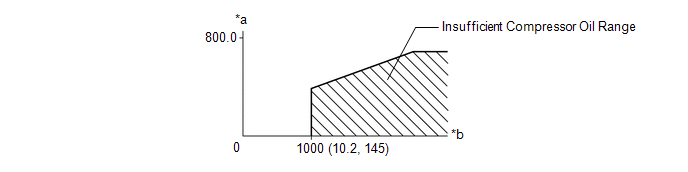

*a | Corriente electrica (mA) | *b |
Presion del refrigerante kPa (kgf/cm2, lb/pulg?) |
PROCEDIMIENTO
|
1. | RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACION |
(a) Recupere el refrigerante del sistema de aire acondicionado con una unidad de recuperacion de refrigerante.
Haga clic aqui
.gif)
|
|
2. | CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE |
Haga clic aqui
| SIGUIENTE | .gif) | FIN |
Escasez de refrigerante (B14B8)
Perdida de comunicacion con ECM/PCM "A" (U0100-U0142,U0151,U0155)Montaje
