UBICACION DE LAS PIEZAS

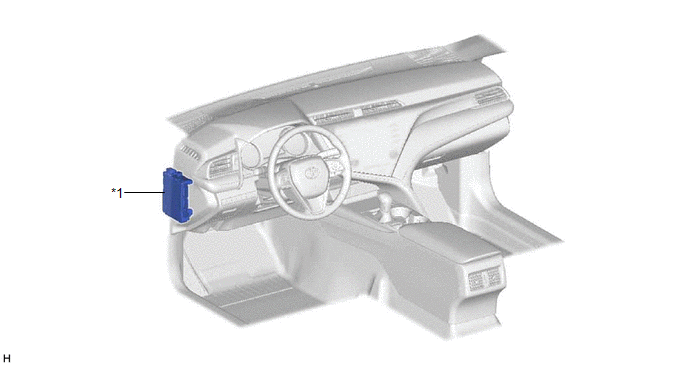

ILUSTRACION
|
*1 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE P/SEAT F/L - FUSIBLE P/SEAT F/R | - |
- |

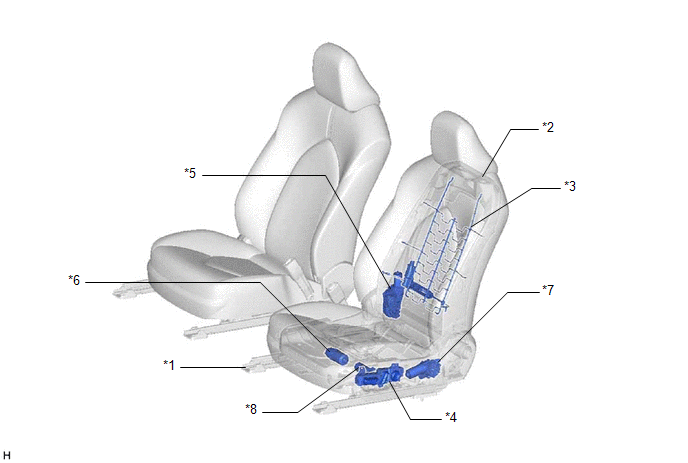

ILUSTRACION
|
*1 | CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO IZQUIERDO |
*2 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DELANTERO IZQUIERDO |
|
*3 | CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL SOPORTE LUMBAR IZQUIERDO |
*4 | INTERRUPTOR DEL ASIENTO ELECTRICO DELANTERO IZQUIERDO |
|
*5 | MOTOR DE RECLINADO | *6 |
MOTOR DE DESLIZAMIENTO |
|
*7 | MOTOR DEL ELEVADOR | *8 |
MOTOR VERTICAL DELANTERO |

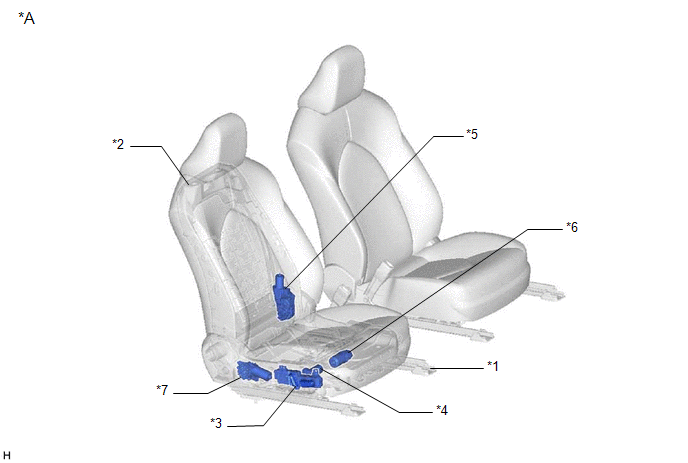

ILUSTRACION
|
*A | para el asiento del pasajero delantero | - |
- |
| *1 |
CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO DERECHO |
*2 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DELANTERO DERECHO |
|
*3 | INTERRUPTOR DEL ASIENTO ELECTRICO DELANTERO DERECHO |
*4 | MOTOR VERTICAL DELANTERO |
|
*5 | MOTOR DE RECLINADO | *6 |
MOTOR DE DESLIZAMIENTO |
|
*7 | MOTOR DEL ELEVADOR | - |
- |
PrecauciOn
Diagrama Del SistemaCircuito del interruptor de la almohadilla del volante
DESCRIPCIÓN La cámara de reconocimiento de avance recibe las señales del interruptor del LTA procedentes del conjunto del interruptor de la almohadilla del volante. DIAGRAMA DE CABLEADO
para A25A-FKS para 2GR-FKS
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO: El veh& ...
Circuito de bloqueo del actuador bloqueado en posición OFF (P16B09F)
DESCRIPCIÓN El ECM supervisa el funcionamiento interno. Si se detecta una avería, el circuito del motor electrónico de la mariposa en el ECM se desconecta para garantizar la seguridad del vehículo.
No. de DTC Detection Item
Condición de detección de DTC
Área afectada MIL ...
Componentes
COMPONENTES ILUSTRACIÓN
*1 CONJUNTO DEL VOLANTE
*2 CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE
*3 INTERRUPTOR BASCULANTE DE CAMBIO (CONJUNTO DEL INTERRUPTOR DE CAMBIO DE LA TRANSMISIÓN)
*4 CABLE DEL INTERRUPTOR NO. 1
N*m (kgf*cm, lbf* ...
