UBICACION DE LAS PIEZAS

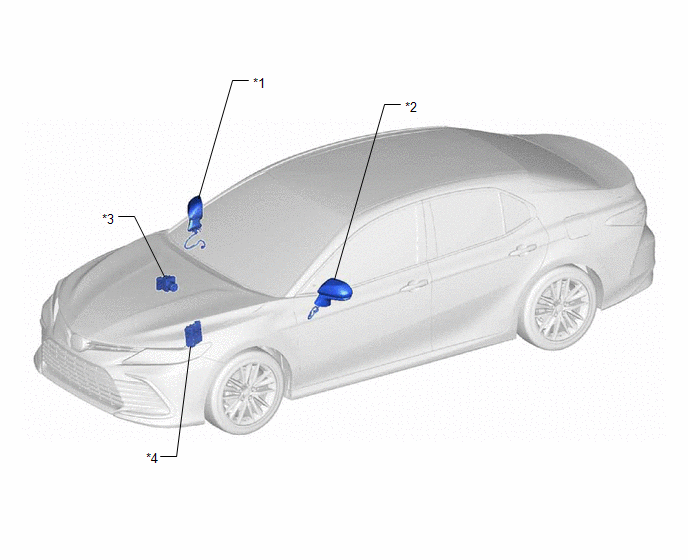

ILUSTRACION
|
*1 | CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO CON CUBIERTA |
*2 | CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO CON CUBIERTA |
|
*3 | CONJUNTO DEL ACTUADOR DEL FRENO - ECU DE CONTROL DE DERRAPE |
*4 | ECM |

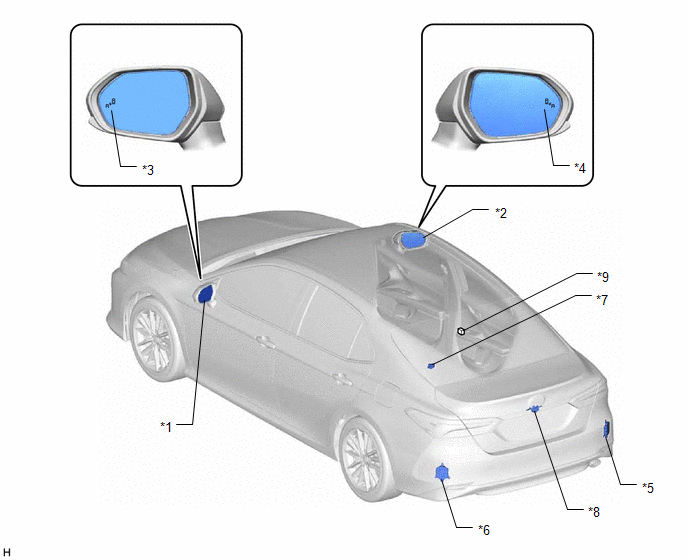

ILUSTRACION
|
*1 | ESPEJO RETROVISOR EXTERIOR IZQUIERDO |
*2 | ESPEJO RETROVISOR EXTERIOR DERECHO |
|
*3 | INDICADOR DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO | *4 |
INDICADOR DEL ESPEJO RETROVISOR EXTERIOR DERECHO |
|
*5 | SENSOR DERECHO DE SUPERVISION DE PUNTO CIEGO (PRINCIPAL) |
*6 | SENSOR IZQUIERDO DE SUPERVISION DE PUNTO CIEGO (SECUNDARIO) |
|
*7 | AVISADOR ACUSTICO RCTA (AVISADOR ACUSTICO DE SUPERVISION DE PUNTO CIEGO) |
*8 | CONJUNTO DE LA CAMARA DE TELEVISION TRASERA (con sistema de supervision de asistencia al estacionamiento) |
|
*9 | CONECTOR DE EMPALMES No. 5 | - |
- |

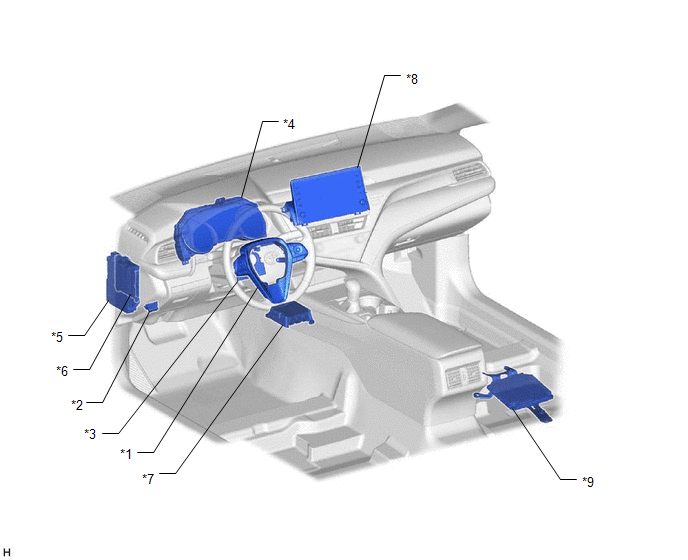

ILUSTRACION
|
*1 | CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE |
*2 | DLC3 |
|
*3 | SENSOR DE DIRECCION |
*4 | CONJUNTO DEL MEDIDOR COMBINADO - PANTALLA DE INFORMACION MULTIPLE |
|
*5 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 4 |
*6 | ECU DE LA CARROCERIA PRINCIPAL (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
|
*7 | CONJUNTO DEL SENSOR DEL AIRBAG | *8 |
CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
|
*9 | CONTROLADOR DE LA CAMARA DE TELEVISION (con sistema de supervision de vista panoramica) |
- | - |
PrecauciOn
Diagrama Del SistemaCortocircuito a +B en el indicador del espejo exterior (secundario) (C1AB1)
DESCRIPCION Este DTC se almacena cuando el sensor de
supervision de punto ciego izquierdo detecta un cortocircuito a +B en el
indicador del espejo retrovisor exterior izquierdo.
No. de DTC Detection
Item Condicion de deteccion
de DTC Area afectada
C1AB1 Cortocircuito a
+ ...
Circuito del interruptor del limpiaparabrisas y lavaparabrisas
DESCRIPCIÓN Se detecta el estado del conjunto del interruptor del limpiaparabrisas y se envía al sensor de dirección de este circuito. DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1.
LEA EL VALOR CON EL TECHSTREAM (a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendi ...
InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DE LA VÁLVULA DE RETENCIÓN DE VACÍO DEL FRENO
(a) Asegúrese de que hay ventilación desde el lado del servofreno hacia el lado del motor, pero no desde el lado del motor hacia el lado del servofreno del conjunto de la válvula de retenci ...
