UBICACION DE LAS PIEZAS
ILUSTRACION

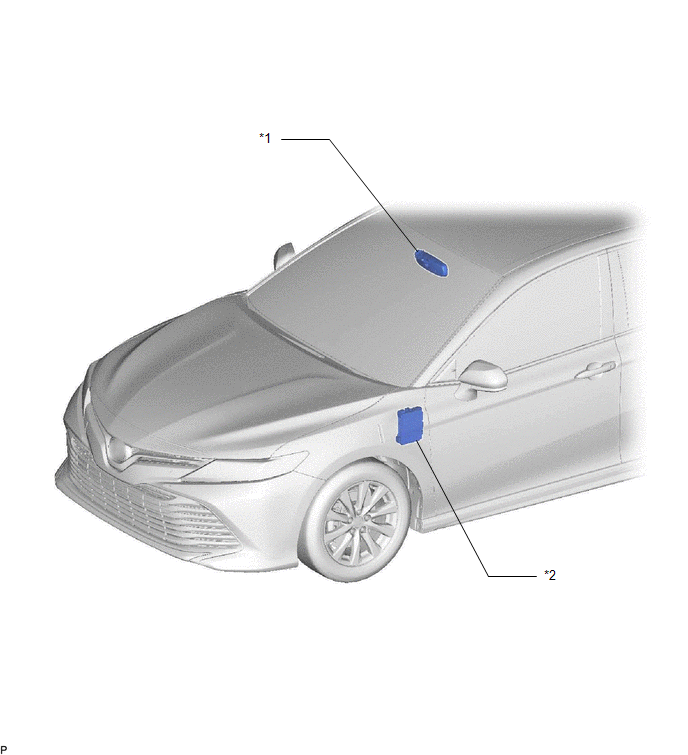

*1 | CONJUNTO DEL ESPEJO RETROVISOR INTERIOR - MECANISMO DE APERTURA DE LA PUERTA DEL GARAJE |
*2 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-DCC NO. 2 - FUSIBLE ECU-IG1 NO. 3 |
Circuito de iluminacion del interruptor de llamada de emergencia
DIAGRAMA DE CONEXIONES Con Techo Solar
Sin Techo Solar
PRECAUCION/AVISO/RECOMENDACION
AVISO:
Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento del vehiculo, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte l ...
ExtracciOn
EXTRACCION PROCEDIMIENTO 1.
EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1 Haga clic aqui
2.
EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 2 Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL PANEL
DEL EXTREMO DEL GRUPO DE INSTRUMENTOS Haga clic aqui
4. EXTRAIGA EL Interrup ...
Sistema De DiagnOstico
SISTEMA DE DIAGNOSTICO MODO DE AUTODIAGNOSTICO (CON
EL TECHSTREAM) (a) Conecte el Techstream al DLC3. (b) Coloque
el interruptor de encendido en posicion ON. (c) Encienda el
Techstream. (d) Entre en los siguientes menus: Body Electrical / Main
Body / Utility / Wireless Door Lock Diagnosis Mo ...
