UBICACIÓN DE LAS PIEZAS

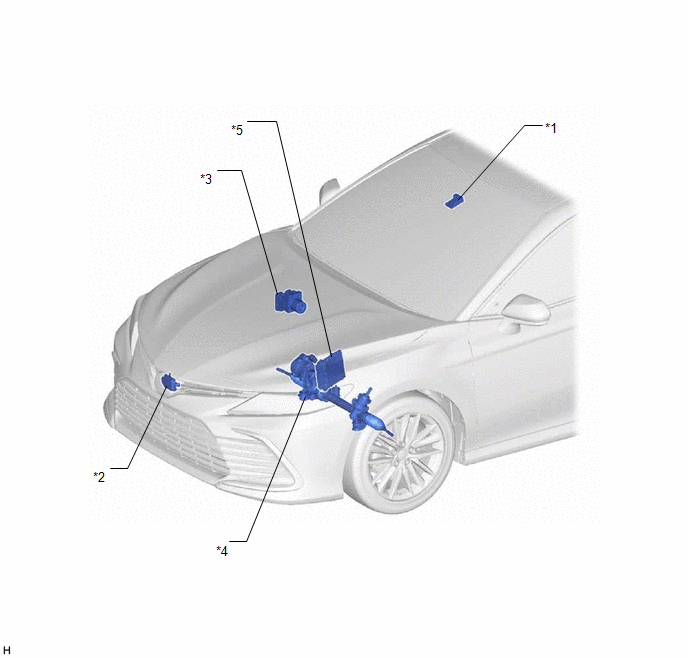

ILUSTRACIÓN
|
*1 | CÁMARA DE RECONOCIMIENTO DE AVANCE |
*2 | CONJUNTO DEL SENSOR DE RADAR DE ONDA MILIMÉTRICA |
|
*3 | ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) |
*4 | ECU DE LA SERVODIRECCIÓN (CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN) |
|
*5 | ECM |
- | - |

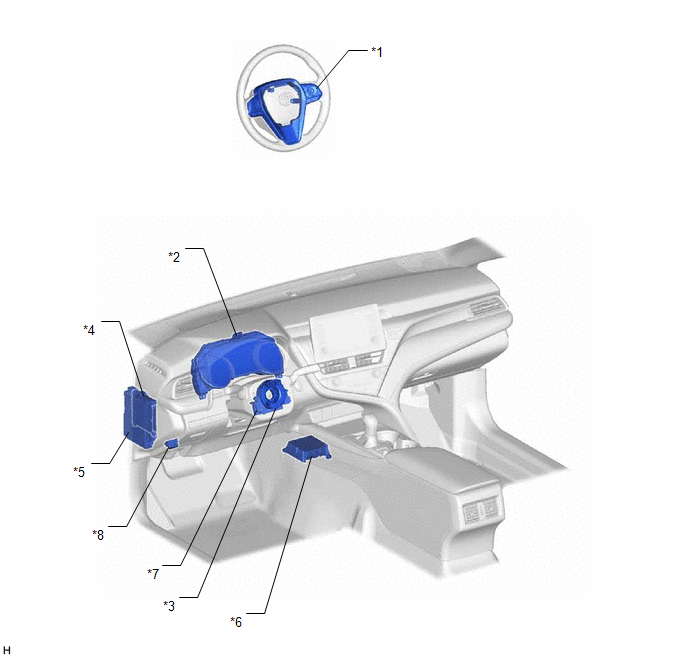

ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE |
*2 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
|
*3 | SUBCONJUNTO DEL CABLE ESPIRAL |
*4 | ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
|
*5 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 3 |
*6 | CONJUNTO DEL SENSOR DEL AIRBAG |
|
*7 | SENSOR DE DIRECCIÓN |
*8 | DLC3 |
PrecauciÓn
Diagrama Del SistemaMensaje faltante de perdida de comunicacion con ECM/PCM "A"
(U010087,U012587,U012687,U012987,U013187)
DESCRIPCION Cuando se detecta una averia entre
varias ECU y los sensores, se almacenan estos DTC.
No. de DTC Detection
Item Condicion de
deteccion de DTC Area
afectada
U010087 Ausencia del
mensaje por perdida de comunicacion con el ECM/PCM "A"
3 s ...
La función de prevención de olvido de la llave dentro del compartimiento de equipajes no funciona
DESCRIPCIÓN Si la función de prevención de olvido de la llave en el compartimiento de equipajes no funciona, es posible que haya un problema en la comunicación entre el conjunto de la antena de la llave eléctrica interior n° 1 (interior del compartimiento de equip ...
ComprobaciOn/borrado De Dtc
COMPROBACION/BORRADO DE DTC COMPRUEBE LOS DTC (COMPROBACION CON EL TECHSTREAM)
(a) Conecte el Techstream al DLC3. (b) Active el interruptor del motor (IG) y espere 90 segundos.
(c) Encienda el Techstream. (d) Entre a los siguientes menus: Body Electrical / Navigation System / Trouble Codes. Body E ...
