TERMINALES DE LA ECU

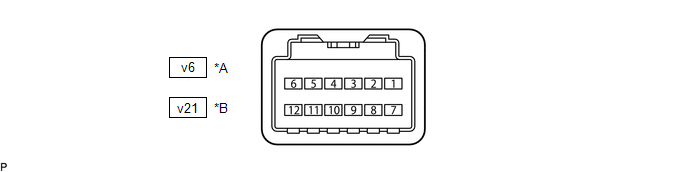

AVISO:
.png)
|
*A | Producción anterior a noviembre de 2021 |
*B | Producción a partir de noviembre de 2021 |
REVISE LA CÁMARA DE RECONOCIMIENTO DE AVANCE
(a) Mida la tensión y la resistencia según el/los valor(es) de la siguiente tabla.
Producción anterior a noviembre de 2021|
NO. de terminal (símbolo) |
Color del cableado | Descripción del terminal |
Condición | Condición especificada |
|---|---|---|---|---|
|
V6-1 (HTR) - V6-10 (GND) |
LA-B - W-B |
Señal de funcionamiento de subconjunto de reconocimiento de avance con capó de calentador |
Interruptor de encendido accionado, subconjunto del capó de reconocimiento de avance con calentador no está funcionando |
De 11 a 14 V |
|
Interruptor de encendido accionado, subconjunto del capó de reconocimiento de avance con calentador está funcionando |
Por debajo de 1 V | |||
|
V6-7 (IGB) - V6-10 (GND) |
LA-P - W-B |
Fuente de alimentación |
Interruptor de encendido en posición ON |
11 a 14 V |
|
Interruptor de encendido en posición OFF |
Por debajo de 1 V | |||
|
V6-10 (GND) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa | Siempre |
Inferior a 1 Ω |
|
NO. de terminal (símbolo) |
Color del cableado | Descripción del terminal |
Condición | Condición especificada |
|---|---|---|---|---|
|
V21-1 (HTR) - V21-10 (GND) |
LA-B - W-B |
Señal de funcionamiento de subconjunto de reconocimiento de avance con capó de calentador |
Interruptor de encendido accionado, subconjunto del capó de reconocimiento de avance con calentador no está funcionando |
De 11 a 14 V |
|
Interruptor de encendido accionado, subconjunto del capó de reconocimiento de avance con calentador está funcionando |
Por debajo de 1 V | |||
|
V21-7 (IGB) - V21-10 (GND) |
LA-P - W-B |
Fuente de alimentación |
Interruptor de encendido en posición ON |
11 a 14 V |
|
Interruptor de encendido en posición OFF |
Por debajo de 1 V | |||
|
V21-10 (GND) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa | Siempre |
Inferior a 1 Ω |
