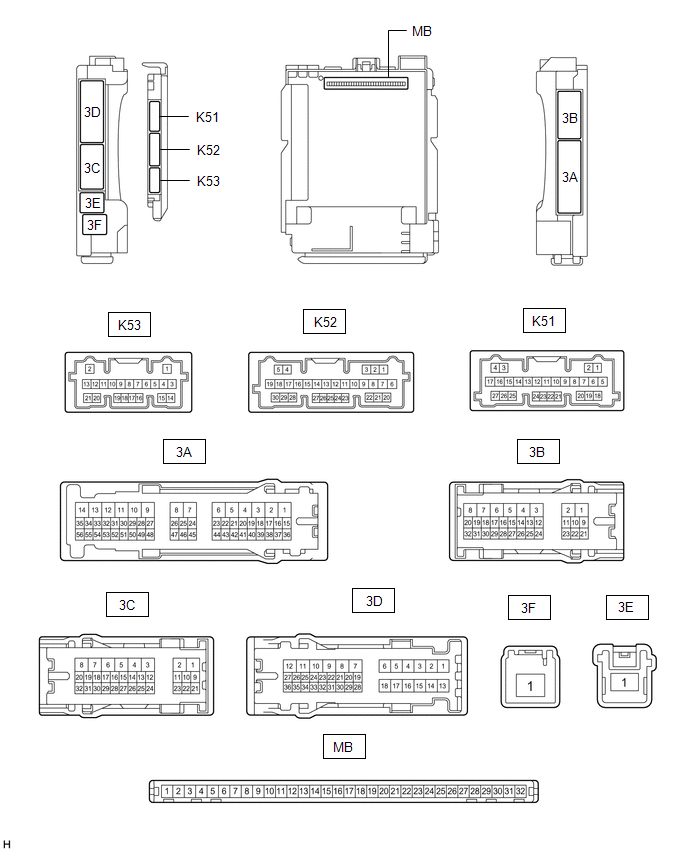

TERMINALES DE LA ECU
INSPECCIONE LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) Y EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS
(a) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de empalmes del panel de instrumentos.
Haga clic
aqui .gif)
(b) Vuelva a enchufar los conectores del conjunto del bloque de empalmes del panel de instrumentos.
(c) Mida la resistencia y la tension segun los valores de la siguiente tabla.
OBSERVACION:
Mida los valores del lado del mazo de cables con el conector desconectado.
|
No. de terminal (simbolo) |
Color del cableado | Entrada/salida | Descripcion de los terminales |
Condicion | Estado especifico | Elemento de la lista de datos relacionado |
|---|---|---|---|---|---|---|
|
MB-11 (GND1) - Masa de la carroceria |
- | - |
Masa | Siempre |
Por debajo de 1 ? |
- |
|
MB-30 (ACC) - Masa de la carroceria |
- | Entrada |
Fuente de alimentacion ACC |
Interruptor de encendido en posicion ACC |
11 a 14 V |
ACC SW |
|
Interruptor de encendido en la posicion OFF |
Inferior a 1 V | |||||
|
MB-31 (BECU) - Masa de la carroceria |
- | Entrada |
Fuente de alimentacion de la bateria |
Siempre | 11 a 14 V | - |
|
MB-32 (IG) - Masa de la carroceria |
- | Entrada |
Fuente de alimentacion de IG |
Interruptor de encendido en la posicion ON |
11 a 14 V |
IG SW |
|
Interruptor de encendido en la posicion OFF |
Por debajo de 1 V |
(d) Instale la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) en el conjunto del bloque de empalmes del panel de instrumentos.
Haga
clic aqui
(e) Mida la tension y los impulsos en funcion de los valores de la siguiente tabla.
|
Terminal N° (simbolo) |
Color del cableado | Entrada/salida | Descripcion de los terminales |
Condicion | Estado especifico | Elemento de la lista de datos relacionados |
|---|---|---|---|---|---|---|
|
K52-1 (FLCY) - Masa de la carroceria |
W - Masa de la carroceria |
Entrada | Entrada del interruptor de la luz de cortesia de la puerta delantera (para el lado izquierdo) | Puerta delantera izquierda abierta > cerrada |
Inferior a 1 V > 11 14 V o salida de impulsos (maximo 14 V)* |
Interruptor de la luz de cortesia de la puerta delantera izquierda |
|
3A-41 (KSW) - Masa de la carroceria |
V - Masa de la carroceria |
Entrada | Entrada del interruptor de advertencia de desbloqueo de la llave |
No hay ninguna llave en el cilindro de la llave de encendido > La llave esta en el cilindro de la llave de encendido |
11 a 14 V > Por debajo de 1 V |
Key Unlock Warning SW |
