TERMINALES DE LA ECU

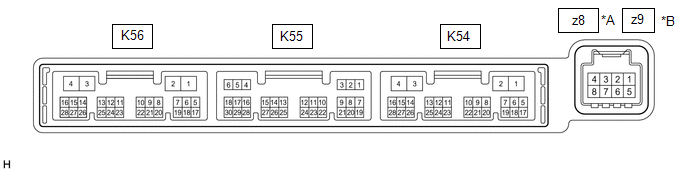

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
|
*A | Sistema de aire acondicionado automatico de tipo doble |
*B | Sistema de aire acondicionado automatico de tipo unico |
(a) Desconecte el conector K54 del conjunto del amplificador del aire acondicionado.
(b) Mida la tension y la resistencia segun los valores de la siguiente tabla.
OBSERVACION:
Mida los valores del lado del mazo de cables con el conector desconectado.
|
No. de terminal (simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Condicion especificada |
|---|---|---|---|---|
|
K54-2 (IG+) - Masa de la carroceria |
LA-GR - Masa de la carroceria |
Fuente de alimentacion IG |
Interruptor de encendido en la posicion ON |
De 11 a 14 V |
|
K54-2 (IG+) - Masa de la carroceria |
LA-GR - Masa de la carroceria |
Fuente de alimentacion IG |
Interruptor de encendido en la posicion OFF |
Por debajo de 1 V |
|
K54-4 (GND) - Masa de la carroceria |
W-B - Masa de la carroceria |
Masa | Siempre |
Inferior a 1 ? |
(c) Vuelva a conectar el conector K54 del conjunto del amplificador del aire acondicionado.
(d) Mida la tension y compruebe los impulsos en funcion de los valores de la tabla siguiente.
|
No. de terminal (simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Condicion especificada |
|---|---|---|---|---|
|
K56-16 (SHP+) - K54-4 (GND) |
LG - W-B | Senal de volumen del interruptor del asiento de relajacion |
| Inferior a 1 V |
|
K56-15 (SHD+) - K54-4 (GND) |
BE - W-B | Senal de volumen del interruptor del asiento de relajacion |
| Inferior a 1 V |
|
K54-14 (LIN1) - Masa de la carroceria |
W - Masa de la carroceria |
Senal del interruptor del asiento de relajacion |
Interruptor de encendido en ON |
Generacion de pulsos |
REVISE EL INTERRUPTOR DEL ASIENTO DE RELAJACION

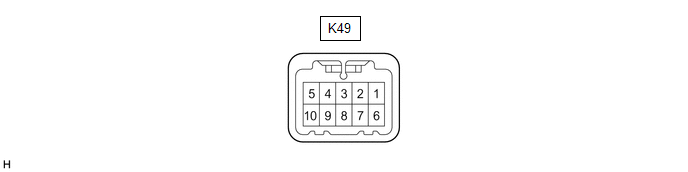

(a) Desconecte el conector K49 del interruptor del dispositivo de relajacion de los asientos.
(b) Mida la tension y la resistencia segun los valores de la siguiente tabla.
OBSERVACION:
Mida los valores del lado del mazo de cables con el conector desconectado.
|
No. de terminal (simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Condicion especificada |
|---|---|---|---|---|
|
K49-1 (IG) - Masa de la carroceria |
LG - Masa de la carroceria |
Fuente de alimentacion IG |
Interruptor de encendido en la posicion ON |
De 11 a 14 V |
|
K49-1 (IG) - Masa de la carroceria |
LG - Masa de la carroceria |
Fuente de alimentacion IG |
Interruptor de encendido en la posicion OFF |
Por debajo de 1 V |
|
K49-5 (E) - Masa de la carroceria |
W-B - Masa de la carroceria |
Masa | Siempre |
Inferior a 1 ? |
(c) Vuelva a conectar el conector K49 del interruptor del asiento de relajacion.
(d) Compruebe los impulsos segun los valores de la siguiente tabla.
|
No. del terminal (simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Condicion especificada |
|---|---|---|---|---|
|
K49-3 (SLIN) - Masa de la carroceria |
B - Masa de la carroceria |
Senal del interruptor del asiento de relajacion |
Interruptor de encendido en ON |
Generacion de impulsos |
