TERMINALES DE LA ECU
INSPECCIONE LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)
|

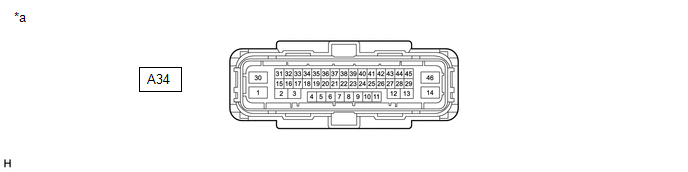

*a | Vista frontal del conector del mazo de cables (a la ECU de control de derrape [conjunto del actuador del freno]) |
- | - |
(a) Desconecte el conector A34 de la ECU de control de derrape (conjunto del actuador del freno).
(b) Mida la tensión y la resistencia según el/los valor(es) de la siguiente tabla.
|
No. de terminal (símbolo) |
Color del cableado | Descripción del terminal |
Condición | Condición especificada |
|---|---|---|---|---|
|
A34-30 (+BS) - Masa de la carrocería |
G - Masa de la carrocería |
Fuente de alimentación del motor del freno de estacionamiento |
Siempre | De 11 a 14 V |
|
A34-36 (IG1) - Masa de la carrocería |
B - Masa de la carrocería |
Fuente de alimentación IG |
Interruptor de encendido en la posición ON |
De 11 a 14 V |
|
A34-46 (GND1) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa | Siempre |
Inferior a 1 Ω |
|
A34-14 (GND2) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa | Siempre |
Inferior a 1 Ω |
|
A34-2 (MRR+) - Masa de la carrocería |
Y - Masa de la carrocería |
Motor del freno de estacionamiento derecho (conjunto del actuador del freno de estacionamiento derecho) (+) |
- | - |
|
A34-3 (MRR-) - Masa de la carrocería |
L - Masa de la carrocería |
Motor del freno de estacionamiento derecho (conjunto del actuador del freno de estacionamiento derecho) (-) |
- | - |
|
A34-13 (MRL+) - Masa de la carrocería |
G - Masa de la carrocería |
Motor del freno de estacionamiento izquierdo (conjunto del actuador del freno de estacionamiento izquierdo) (+) |
- | - |
|
A34-12 (MRL-) - Masa de la carrocería |
W - Masa de la carrocería |
Motor del freno de estacionamiento izquierdo (conjunto del actuador del freno de estacionamiento izquierdo) (-) |
- | - |
|
A34-18 (POL) - Masa de la carrocería |
L - Masa de la carrocería |
Indicador luminoso del interruptor del freno de estacionamiento eléctrico |
- | - |
|
A34-31 (SWI1) - Masa de la carrocería |
P - Masa de la carrocería |
Interruptor del freno de estacionamiento eléctrico |
- | - |
|
A34-32 (SWO1) - Masa de la carrocería |
SB - Masa de la carrocería |
Interruptor del freno de estacionamiento eléctrico |
- | - |
|
A34-15 (SWI2) - Masa de la carrocería |
W - Masa de la carrocería |
Interruptor del freno de estacionamiento eléctrico |
- | - |
|
A34-16 (SWO2) - Masa de la carrocería |
V - Masa de la carrocería |
Interruptor del freno de estacionamiento eléctrico |
- | - |
|
A34-5 (CANH) - Masa de la carrocería |
Y - Masa de la carrocería |
Línea H de comunicación CAN |
- | - |
|
A34-19 (CANL) - Masa de la carrocería |
W - Masa de la carrocería |
Línea L de comunicación CAN |
- | - |
