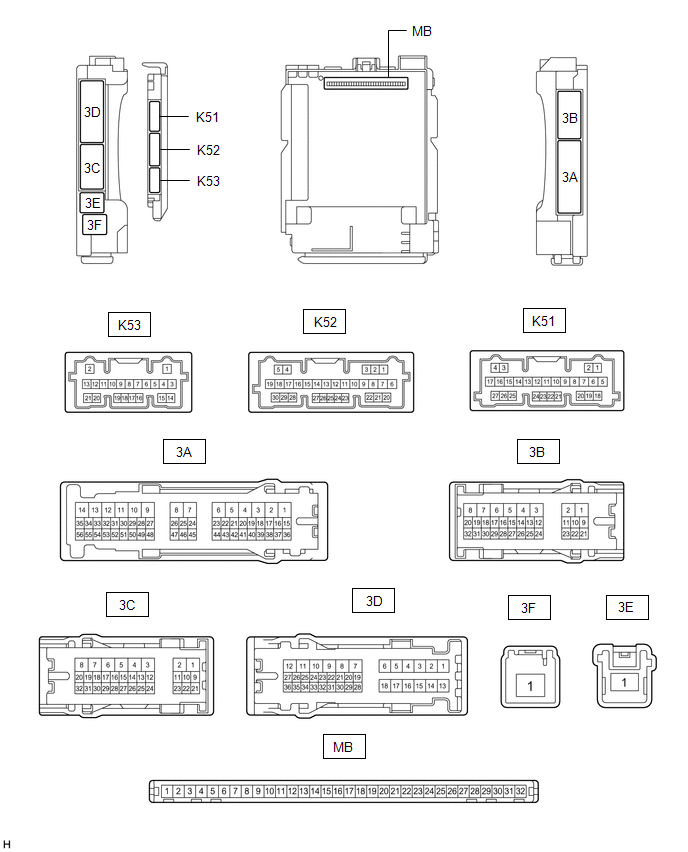

TERMINALES DE LA ECU
INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Y LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)
(a) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del panel de instrumentos.
Haga clic aquí
(b) Vuelva a enchufar los conectores del conjunto del bloque de empalmes del panel de instrumentos.
(c) Mida la resistencia y la tensión según los valores de la siguiente tabla.
OBSERVACIÓN:
Mida los valores del lado del mazo de cables con los conectores desconectados.
Terminal N° (Símbolo) | Color del cableado |
Descripción del terminal |
Condición | Condición especificada |
---|---|---|---|---|
MB-11 (GND1) - Masa de la carrocería |
- | Masa |
Siempre | Por debajo de 1 Ω |
MB-31 (BECU) - Masa de la carrocería |
- | Alimentación de la batería |
Siempre | De 11 a 14 V |
MB-30 (ACC) - Masa de la carrocería |
- | Fuente de alimentación ACC |
Interruptor de encendido en posición ACC |
11 a 14 V |
MB-30 (ACC) - Masa de la carrocería |
- | Fuente de alimentación ACC |
Interruptor de encendido desactivado |
Por debajo de 1 V |
MB-32 (IG) - Masa de la carrocería |
- | Fuente de alimentación IG |
Interruptor de encendido en la posición ON |
11 a 14 V |
MB-32 (IG) - Masa de la carrocería |
- | Fuente de alimentación IG |
Interruptor de encendido en la posición OFF |
Por debajo de 1 V |
(d) Instale la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) en el conjunto del bloque de empalmes del panel de instrumentos.
Haga clic aquí
(e) Mida la tensión y los impulsos en función de los valores de la siguiente tabla.
Terminal N° (símbolo) | Color del cableado |
Descripción del terminal |
Condición | Condición especificada |
---|---|---|---|---|
K53-4 (TSW) - Masa de la carrocería |
LG - Masa de la carrocería |
Señal del interruptor de apertura de la puerta del compartimiento de equipajes |
Interruptor de apertura de la puerta del compartimiento de equipajes en posición ON |
Por debajo de 1 V |
Interruptor de encendido desactivado, todas las puertas cerradas y el interruptor de apertura de la puerta del compartimiento de equipajes desactivado |
Generación de pulsos | |||
3D-34 (LGCY) - Masa de la carrocería |
LA-GR - Masa de la carrocería |
Señal de entrada del conjunto del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes |
Puerta del compartimiento de equipajes abierta |
Por debajo de 1 V |
Puerta del compartimiento de equipajes cerrada |
De 11 a 14 V | |||
3D-20 (TR+) - Masa de la carrocería |
LA-G - Masa de la carrocería |
Señal de salida del relé a apertura de la puerta del compartimiento de equipajes |
Interruptor de apertura de la puerta del compartimiento de equipajes en posición ON |
De 11 a 14 V |
Interruptor de apertura de la puerta del compartimiento de equipajes en posición OFF |
Por debajo de 1 V |
