Toyota Camry Manual de reparaciones XV70 (2017-2023): Terminales De La Ecu

TERMINALES DE LA ECU

CONJUNTO DE LA CAMARA DE TELEVISION TRASERA

(a) Desconecte el conector m1 del conjunto de la camara de television trasera.

(b) Mida la tension en el conector del lado del mazo de cables segun los valores de la siguiente tabla.

No. de terminal (Simbolo)

Color del cableado

Descripcion del terminal

Condicion

Condicion especificada

m1-6 (CB+) - Masa de la carroceria

GR - Masa de la carroceria

Fuente de alimentacion

Interruptor del motor encendido (ACC)

De 11 a 14 V

Si el resultado no es el especificado, es posible que exista una averia en el lado del mazo de cables.

(c) Vuelva a conectar el conector m1 del conjunto de la camara de television trasera.

(d) Compruebe si hay impulsos entre los terminales del conector.

No. de terminal (simbolo)

Color del cableado

Descripcion del terminal

Condicion

Condicion especificada

m1-3 (CV+) - m1-2 (CV-)

B - G

Senal de video

Interruptor del motor activado (IG)

Palanca de cambios en posicion R

La lente de la camara no esta cubierta, se visualiza una imagen

Generacion de impulsos

(Consulte la forma de onda 1)

Interruptor del motor activado (IG)

Palanca de cambios en posicion R

La lente de la camara esta cubierta, la pantalla esta negra

Generacion de impulsos

(Consulte la forma de onda 2)

m1-5 (CGND) - Masa de la carroceria

BR - Masa de la carroceria

Masa blindada

Siempre

Inferior a 1 V

OBSERVACION:

Se utiliza un conector impermeable para el conjunto de la camara de television trasera. Por tanto, inspeccione la forma de onda en el conjunto del receptor de radio y pantalla con el conector conectado.

Si el resultado no es el especificado, es posible que el conjunto de la camara de television trasera este averiado.

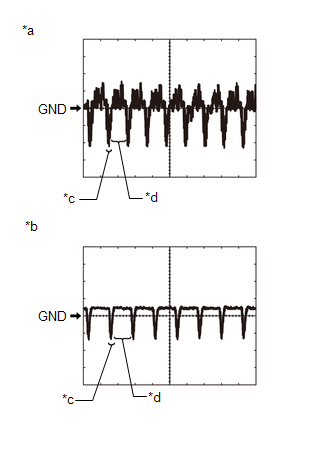

(e) Referencia (forma de onda del osciloscopio):

*a

Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen)

*b

Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

*c

Senal de sincronizacion

*d

Forma de onda de video

OBSERVACION:

Se utiliza un conector impermeable para el conjunto de la camara de television trasera. Por tanto, inspeccione la forma de onda en el conjunto del receptor de radio y pantalla con el conector conectado.

(1) Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen)

Elemento

Contenido

Terminal de medicion

m1-3 (CV+) - m1-2 (CV-)

Ajuste de medicion

200 mV/DIV., 50 ?s/DIV.

Condicion

Interruptor del motor activado (IG), palanca de cambios en posicion R

OBSERVACION:

(2) Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

Elemento

Contenido

Terminal de medicion

m1-3 (CV+) - m1-2 (CV-)

Ajuste de medicion

200 mV/DIV., 50 ?s/DIV.

Condicion

Interruptor del motor activado (IG), palanca de cambios en posicion R

OBSERVACION:

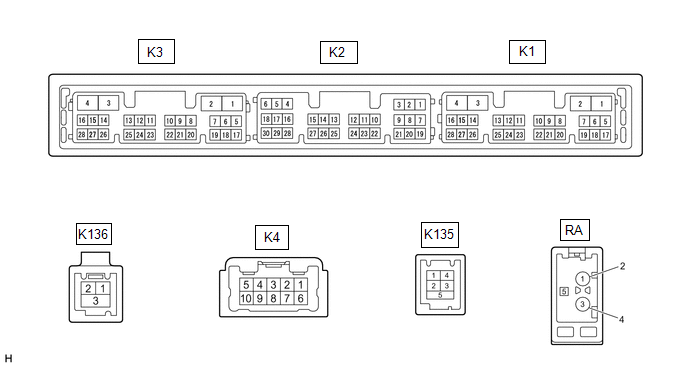

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

No. de terminal (Simbolo)

Color del cableado

Descripcion del terminal

Condicion

Condicion especificada

K2-27 (CGND) - Masa de la carroceria

Blindado: masa de la carroceria

Masa blindada

Siempre

Inferior a 1 V

K2-28 (V+) - K3-1 (GND1)

V - BR

Senal de video

Interruptor del motor activado (IG)

Palanca de cambios en posicion R

La lente de la camara no esta cubierta, se visualiza una imagen

Generacion de impulsos

(Consulte la forma de onda 1)

Interruptor del motor activado (IG)

Palanca de cambios en posicion R

La lente de la camara esta cubierta, la pantalla esta negra

Generacion de impulsos

(Consulte la forma de onda 2)

K2-29 (V-) - K3-1 (GND1)

SB - BR

Masa

Siempre

Inferior a 1 V

(a) Referencia (forma de onda del osciloscopio):

(1) Forma de onda 1 (la lente de la camara no esta cubierta, muestra una imagen)

Elemento

Contenido

Terminal de medicion

K2-28 (V+) - K3-1 (GND1)

Ajuste de medicion

200 mV/DIV., 50 ?s/DIV.

Condicion

Interruptor del motor activado (IG), palanca de cambios en posicion R

OBSERVACION:

*a

Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen)

*b

Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

*c

Senal de sincronizacion

*d

Forma de onda de video

(2) Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

Elemento

Contenido

Terminal de medicion

K2-28 (V+) - K3-1 (GND1)

Ajuste de medicion

200 mV/DIV., 50 ?s/DIV.

Condicion

Interruptor del motor activado (IG), palanca de cambios en posicion R

OBSERVACION:
