DESCRIPCIÓN
Cuando se produce un problema en la fuente de alimentación PIG y el sistema de relés de la fuente de alimentación, la función a prueba de fallos actúa para detener la servoasistencia.
No. de DTC | Detection Item |
Condición de detección de DTC |
Área Afectada | Indicación de advertencia |
Vuelve a la condición normal |
Nota |
---|---|---|---|---|---|---|
C1552 |
Tensión de la fuente de alimentación PIG |
Avería en el circuito de la fuente de alimentación PIG |
| Indicador de advertencia del EPS: se enciende |
El interruptor de encendido se vuelve a colocar en la posición ON |
- |
C1554 |
Fallo en el relé de la fuente de alimentación |
Avería en el circuito del relé de la fuente de alimentación |
| Indicador de advertencia del EPS: se enciende |
El interruptor de encendido se vuelve a colocar en la posición ON |
- |

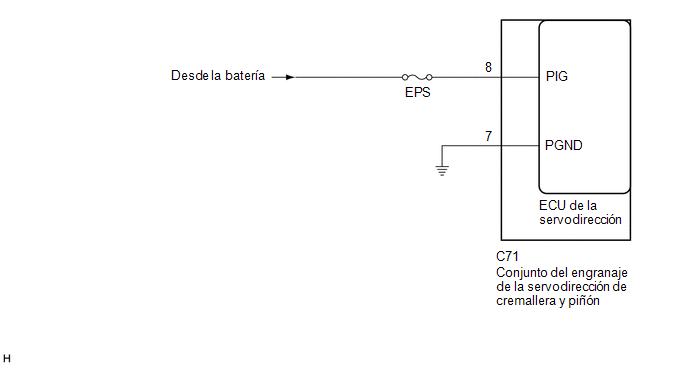

DIAGRAMA DE CONEXIONES
PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO:
Haga clic aquí.
PROCEDIMIENTO
1. | COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN - MASA DE LA CARROCERÍA) |
(a) Desconecte el conector C71 del conjunto del engranaje de la servodirección de cremallera y piñón.

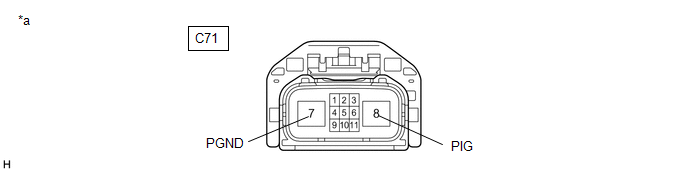

*a | Vista delantera del conector del mazo de cables (al conjunto del engranaje de cremallera y piñón de la servodirección) |
- | - |
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
C71-8 (PIG) - Masa de la carrocería |
Interruptor de encendido en ON |
9 a 16 V |
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
C71-7 (PGND) - Masa de la carrocería |
Siempre | Por debajo de 1 Ω |
OK | SUSTITUYA EL CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN Haga clic aquí. |
NG | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
