InspecciOn En El VehIculo
INSPECCION EN EL VEHICULO
PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran, los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas al reparar las fugas de aire del sistema de admision.
Procedimientos necesarios despues de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| La fuga de aire desde el sistema de admision esta reparada |
Inspeccion posterior a la reparacion |
|
|
PROCEDIMIENTO
1. INSPECCIONE EL SISTEMA DE ADMISION
ADVERTENCIA:
Para evitar danos causados por el contacto con un ventilador de refrigeracion en funcionamiento, no acerque las manos ni la ropa a los ventiladores de refrigeracion al trabajar en el compartimiento del motor con el motor funcionando o con el interruptor del motor en posicion ON (IG).
OBSERVACION:
Lleve a cabo la "Inspeccion despues de la reparacion" tras reparar las fugas de vacio del sistema de admision.
Haga clic aqui .gif)
(a) Asegurese de que no haya fugas de vacio en los puntos que se indican en la ilustracion.
2. REALICE LA INICIALIZACION
(a) Lleve a cabo la "Inspeccion despues de la reparacion" tras reparar las fugas de vacio del sistema de admision.
Haga clic aqui
InspecciOn En El VehIculo
INSPECCION EN EL VEHICULO
PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran, los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas al reparar las fugas de aire del sistema de admision.
Procedimientos necesarios despues de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| La fuga de aire desde el sistema de admision esta reparada |
Inspeccion posterior a la reparacion |
|
|
PROCEDIMIENTO
1. INSPECCIONE EL SISTEMA DE ADMISION
ADVERTENCIA:
Para evitar danos causados por el contacto con un ventilador de refrigeracion en funcionamiento, no acerque las manos ni la ropa a los ventiladores de refrigeracion al trabajar en el compartimiento del motor con el motor funcionando o con el interruptor del motor en posicion ON (IG).
.png)
OBSERVACION:
Lleve a cabo la "Inspeccion despues de la reparacion" tras reparar las fugas de vacio del sistema de admision.
Haga clic aqui .gif)

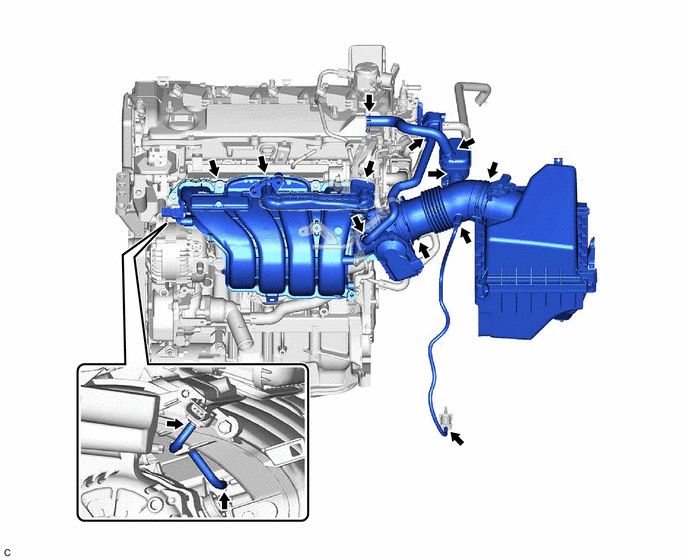

(a) Asegurese de que no haya fugas de vacio en los puntos que se indican en la ilustracion.
.png)
2. REALICE LA INICIALIZACION
(a) Lleve a cabo la "Inspeccion despues de la reparacion" tras reparar las fugas de vacio del sistema de admision.
Haga clic aqui
Elemento Del Filtro Depurador De Aire
Tubo De EscapeExtracciOn
EXTRACCION PROCEDIMIENTO 1.
EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1 Haga clic aqui
2. EXTRAIGA EL SUBCONJUNTO DEL
EMBELLECEDOR DEL PANEL DE INSTRUMENTOS No. 2 Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL DIFUSOR
DEL PANEL DE INSTRUMENTOS NO. 3 Haga clic aqui
4. EXTRAIGA EL C ...
