InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL RELÉ DEL LIMPIAPARABRISAS

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

3 - 5

Tensión de la batería no aplicada entre los terminales 1 y 2

10 kΩ o más

Tensión de la batería aplicada entre los terminales 1 y 2

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé WIPER.

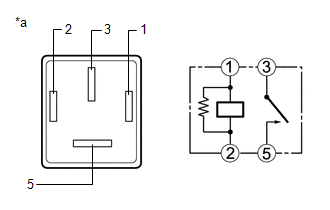

*a

Componente sin mazo de cables conectado

(relé WIPER)

2. INSPECCIONE EL RELÉ DEL LAVAPARABRISAS

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

3 - 5

Tensión de la batería no aplicada entre los terminales 1 y 2

10 kΩ o más

Tensión de la batería aplicada entre los terminales 1 y 2

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé del LAVAPARABRISAS.

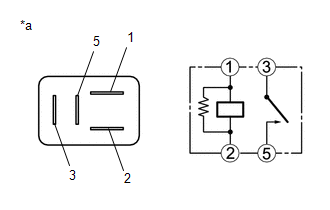

*a

Componente sin mazo de cables conectado

(Relé WASHER)
