Manual de réparation,
Manual del propietario
Manual de réparation,
Componentes
COMPONENTES

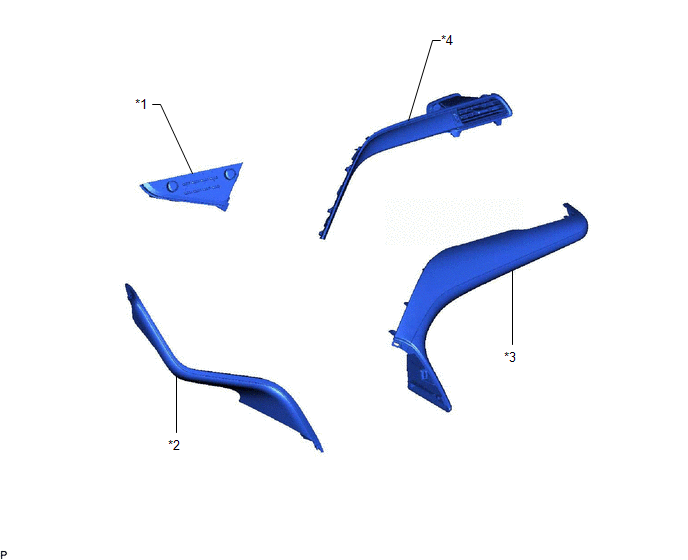

ILUSTRACION
|
*1 | CONJUNTO DEL CONTROL DEL AIRE ACONDICIONADO |
*2 | CONJUNTO DE MEDIDORES DEL CAPO NO. 1 |
|
*3 | SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2 |
*4 | CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3 |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui .gif)
2. EXTRAIGA EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS No. 2
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

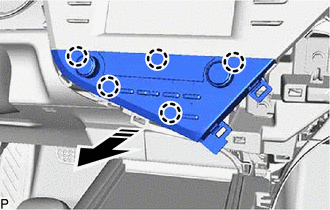

(a) Desenganche las 5 garras como se muestra en la ilustracion.
.png) |
Extraiga en esta direccion |
(b) Desconecte el conector para extraer el conjunto del sistema de control del aire acondicionado.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO
(a) Conecte el conector.

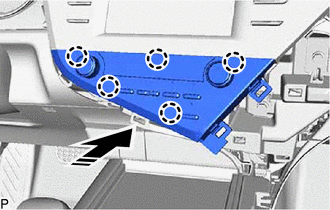

(b) Desenganche las 5 garras para instalar el conjunto del sistema de control del aire acondicionado como se indica en la imagen.
.png) |
Instale en esta direccion |
2. INSTALE EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3
Haga
clic aqui .gif)
3. INSTALE EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2
Haga clic aqui
4. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui
