Componentes
COMPONENTES

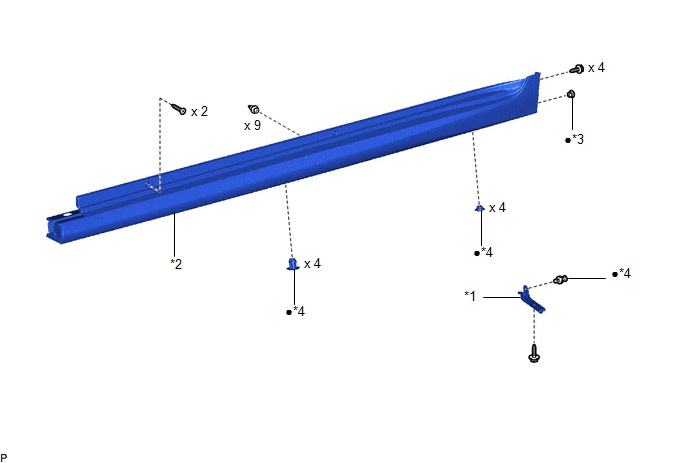

ILUSTRACIÓN
*1 | CUBIERTA DEL EXTREMO DE LA MOLDURA DELANTERA DEL PANEL OSCILANTE |
*2 | MOLDURA DEL PANEL OSCILANTE |
*3 | OJAL |
*4 | CLIP |
● | Pieza no reutilizable |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DEL EXTREMO DE LA MOLDURA DELANTERA DEL PANEL OSCILANTE
Haga clic aquí
2. EXTRAIGA LA MOLDURA DEL PANEL OSCILANTE

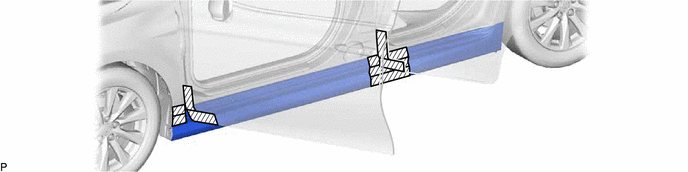

(a) Aplique cinta protectora alrededor de la moldura del panel oscilante y las puertas, tal como se muestra en la ilustración.
![]() |
Cinta protectora | - |
- |

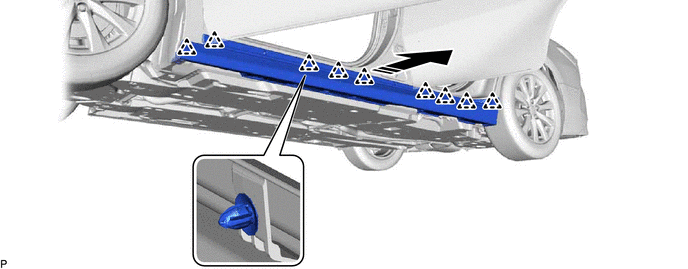

(b) Extraiga los 8 clips.

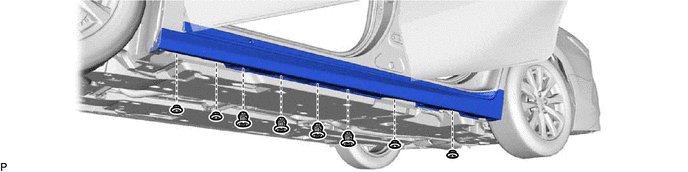

(c) Extraiga los 6 tornillos.

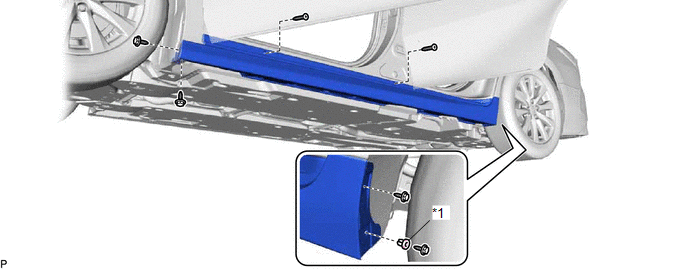

*1 | Ojal |
- | - |
(d) Extraiga el ojal.
(e) Desenganche los 9 clips y extraiga la moldura del panel oscilante, tal como se muestra en la ilustración.
![]() |
Extraiga en esta dirección |
- | - |
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE LA MOLDURA DEL PANEL OSCILANTE

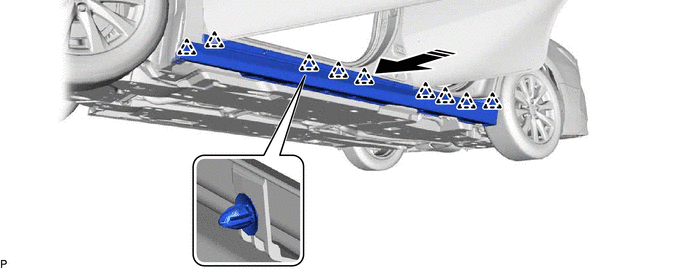

(a) Enganche los 9 clips como se muestra en la ilustración.
![]() |
Coloque en esta dirección |
- | - |
(b) Coloque un nuevo ojal.
(c) Coloque los 6 tornillos.
(d) Coloque la moldura del panel oscilante con los 8 clips.
2. COLOQUE LA CUBIERTA DEL EXTREMO DE LA MOLDURA DELANTERA DEL PANEL OSCILANTE
Haga clic aquí
