Manual de réparation,
Componentes
COMPONENTES
ILUSTRACIÓN
|
*1 | MOLDURA DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO |
*2 | CLIP DE LA MOLDURA DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO |
|
● | Pieza no reutilizable |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA MOLDURA DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO

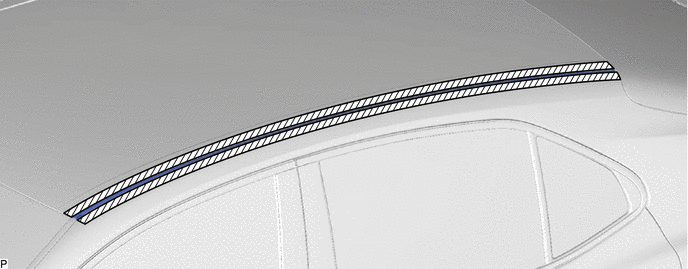

(a) Aplique cinta protectora alrededor de la moldura del acabado lateral del vierteaguas del techo, tal como se muestra en la ilustración.
.png) |
Cinta protectora | - |
- |

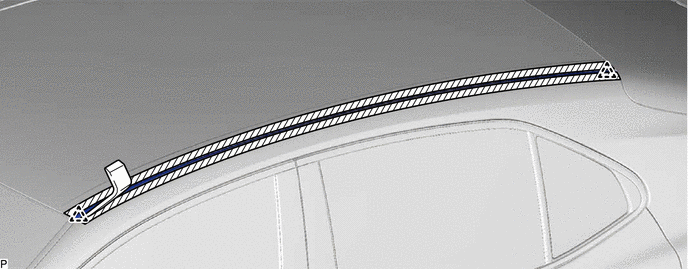

(b) Con un extractor de molduras, desenganche los 2 clips y extraiga la moldura del acabado lateral del vierteaguas del techo.
AVISO:
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE EL CLIP DE LA MOLDURA DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO
AVISO:
Cuando coloque nuevos clips de la moldura del acabado lateral del vierteaguas del techo, quite el resto de la cinta de doble cara que queda en la zona donde se colocarán dichos clips en la carrocería del vehículo, y limpie la carrocería con un disolvente que no deje residuos.

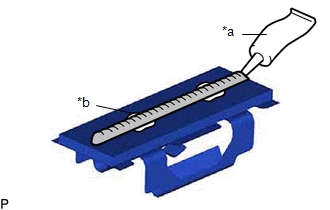

| (a) Coloque una capa de adhesivo (3M DP-105 o equivalente) de 2 a 3 mm (0.0787 a 0.118 pulg.) a cada nuevo clip de la moldura de acabado lateral del vierteaguas del techo. OBSERVACIÓN: Resistencia del adhesivo (resistencia a la tracción): 13.7 MPa (140.0 kgf/cm2, 1987 psi) o más (cuando la temperatura sea 23 °C [73 °F]). |
|

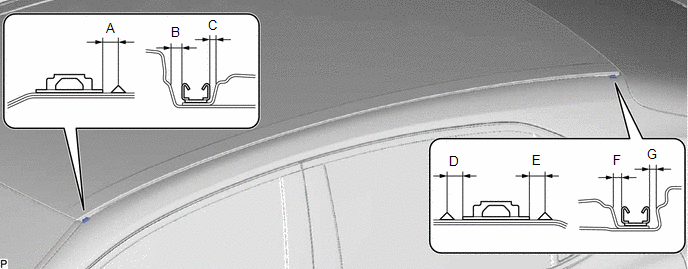

(b) Coloque los 2 clips de la moldura de acabado lateral del vierteaguas del techo en las posiciones del panel del techo que se muestran en la ilustración. Determine las ubicaciones y presione firmemente para colocar los 2 clips de la moldura del acabado lateral del vierteaguas del techo.
Medida estándar:
|
Área | Medida |
Medida | Medición |
|---|---|---|---|
|
A | de 4.5 a 5.5 mm (0.177 a 0.217 pulg.) |
B | 3.6 mm (0.142 pulg.) |
|
C | 1.7 a 2.7 mm (0.0669 a 0.106 pulg.) |
D | 5.0 mm (0.197 pulg.) |
|
E | de 4.5 a 5.5 mm (0.177 a 0.217 pulg.) |
F | 2.3 a 3.3 mm (0.0906 a 0.130 pulg.) |
|
G | 2.1 mm (0.0827 pulg.) |
- | - |
(c) Espere al menos 40 minutos antes de colocar la moldura del acabado lateral del vierteaguas del techo.
OBSERVACIÓN:
2. COLOQUE LA MOLDURA DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO

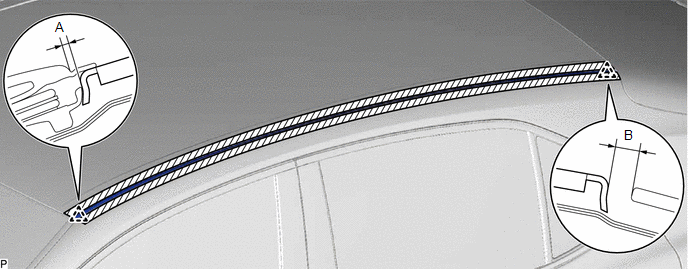

(a) Enganche los 2 clips y coloque la moldura del acabado lateral del vierteaguas del techo, tal y como se muestra en la ilustración.
Medida estándar:
|
Área | Medida |
Medida | Medición |
|---|---|---|---|
|
A | 0.8 mm (0.0315 pulg.) |
B | 6.2 mm (0.244 pulg.) |
