DESCRIPCION

El conjunto del receptor de radio y pantalla, el subconjunto de la caja de la consola del techo y el conjunto del microfono del telefono estan conectados entre si con las lineas de la senal de deteccion de conexion del microfono.

Este DTC se memoriza cuando la linea de la senal de deteccion de conexion del microfono esta desconectada.

No. de DTC	Detection Item	Condicion de deteccion de DTC	Area Afectada
B1579	Microfono de reconocimiento de voz desconectado	Se pierde la senal del microfono	Subconjunto de la caja de la consola del techo Conjunto del microfono del telefono Conjunto del receptor de radio y pantalla DCM (transceptor de telematica)* Mazo de cables o conector

*: Con Interruptor manual (SOS)

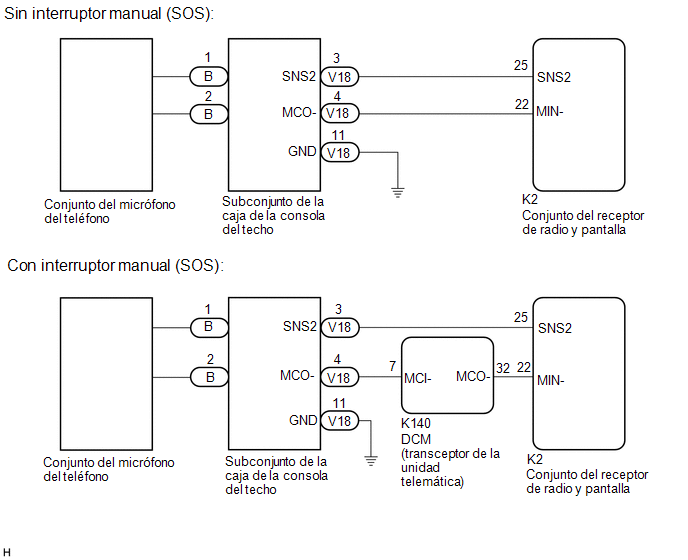

DIAGRAMA DE CONEXIONES

Con Techo Solar

Sin Techo Solar

PRECAUCION/AVISO/RECOMENDACION

AVISO:

Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte el apartado Precauciones del Sistema Audiovisual.
Haga clic aqui
Cuando sustituya el conjunto del receptor de radio y pantalla, sustituyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya habia sido utilizado por otro vehiculo, es posible que se produzca lo siguiente:
- Puede almacenarse un DTC de averia de comunicacion.
- Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.
Antes de sustituir el DCM (transceptor de telematica), consulte el apartado "Registro".
Haga clic aqui

PROCEDIMIENTO

1.	COMPRUEBE EL MODELO

(a) Seleccione el modelo que desea inspeccionar.

Resultado:

Resultado	Vaya a
Con Techo Solar	A
Sin Techo Solar	B

IR AL PUNTO 10

2.	INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada

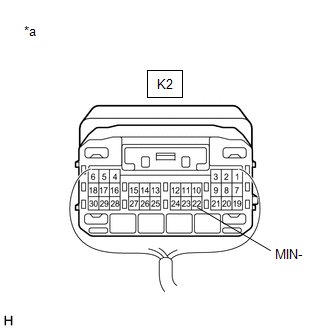

K2-22 (MIN-) - Masa de la carroceria	Siempre	Por debajo de 1 ?

Resultado:

Resultado	Vaya a
OK (sin interruptor manual [SOS])	A
OK (con interruptor manual [SOS])	B
NG	C

*a	Componente con mazo de cables conectado (Conjunto del receptor de radio y pantalla)

IR AL PUNTO 4

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

3.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

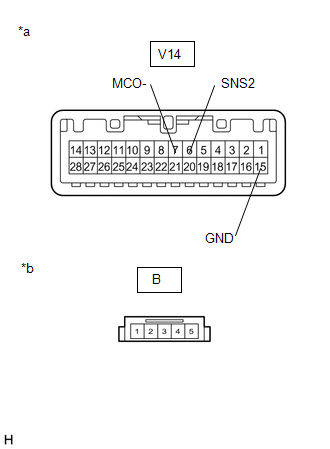

(b) Desconecte el conector V14 del subconjunto de la caja de la consola del techo.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K2-25 (SNS2) - V14-6 (SNS2)	Siempre	Inferior a 1 ?
K2-22 (MIN-) - V14-7 (MCO-)	Siempre	Inferior a 1 ?
K2-25 (SNS2) o V14-6 (SNS2) - Masa de la carroceria	Siempre	10 k? o superior
K2-22 (MIN-) o V14-7 (MCO-) - Masa de la carroceria	Siempre	10 k? o superior

IR AL PUNTO 8

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

4.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TRANSCEPTOR DE LA UNIDAD TELEMATICA (DCM) - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

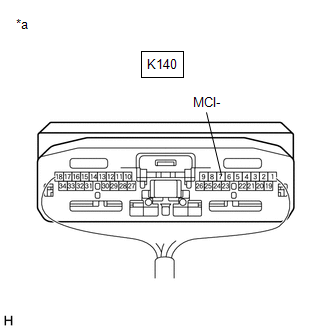

(a) Desconecte el conector K140 del DCM (transceptor de telematica).

(b) Desconecte el conector V14 del subconjunto de la caja de la consola del techo.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K140-7 (MCI-) - V14-7 (MCO-)	Siempre	Inferior a 1 ?
K140-7 (MCI-) o V14-7 (MCO-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

5.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE TELEMATICA))

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector K140 del DCM (transceptor de la unidad telematica).

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K2-22 (MIN-) - K140-32 (MCO-)	Siempre	Inferior a 1 ?
K2-22 (MIN-) o K140-32 (MCO-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

6.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

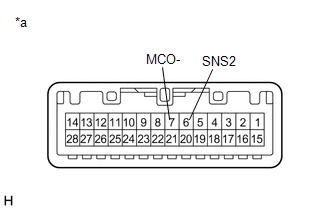

(b) Desconecte el conector V14 del subconjunto de la caja de la consola del techo.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K2-25 (SNS2) - V14-6 (SNS2)	Siempre	Inferior a 1 ?
K2-25 (SNS2) o V14-6 (SNS2) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

7.	INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMATICA)

(a) Conecte el conector K140 del DCM (transceptor de la unidad telematica).

(b) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada
K140-7 (MCI-) - Masa de la carroceria	Siempre	Por debajo de 1 ?

*a	Componente con mazo de cables conectado (DCM (transceptor de telematica))

REEMPLACE EL DCM (TRANSCEPTOR DE TELEMATICA)

Haga clic aqui

8.	INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Acople el conector B del conjunto del microfono del telefono.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
6 (SNS2) - 7 (MCO-)	Siempre	Inferior a 1 ?

*a	Componente sin mazo de cables conectado (Subconjunto de la caja de la consola del techo)

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

9.	INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Desacople el conector del conjunto del microfono del telefono.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
B-1 - V14-6 (SNS2)	Siempre	Inferior a 1 ?
B-2 - V14-7 (MCO-)	Siempre	Inferior a 1 ?
B-1 o V14-6 (SNS2) - V14-15 (GND)	Siempre	10 k? o superior
B-2 o V14-7 (MCO-) - V14-15 (GND)	Siempre	10 k? o mas

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del cable del techo No. 1))

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del conjunto del microfono del telefono))

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

10.	INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada
K2-22 (MIN-) - Masa de la carroceria	Siempre	Por debajo de 1 ?

Resultado:

Resultado	Vaya a
OK (sin interruptor manual [SOS])	A
OK (con interruptor manual [SOS])	B
NG	C

*a	Componente con mazo de cables conectado (Conjunto del receptor de radio y pantalla)

IR AL PUNTO 12

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

11.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

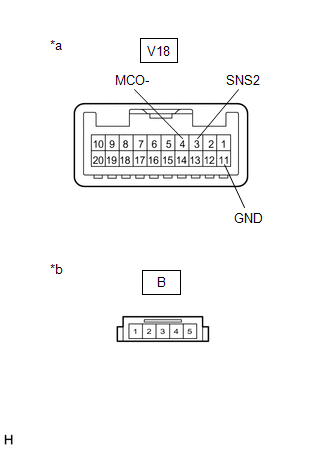

(b) Desconecte el conector V18 del subconjunto de la caja de la consola del techo.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K2-25 (SNS2) - V18-3 (SNS2)	Siempre	Inferior a 1 ?
K2-22 (MIN-) - V18-4 (MCO-)	Siempre	Inferior a 1 ?
K2-25 (SNS2) o V18-3 (SNS2) - Masa de la carroceria	Siempre	10 k? o superior
K2-22 (MIN-) o V18-4 (MCO-) - Masa de la carroceria	Siempre	10 k? o superior

IR AL PUNTO 16

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

12.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TRANSCEPTOR DE LA UNIDAD TELEMATICA (DCM) - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K140 del DCM (transceptor de telematica).

(b) Desconecte el conector V18 del subconjunto de la caja de la consola del techo.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K140-7 (MCI-) - V18-4 (MCO-)	Siempre	Inferior a 1 ?
K140-7 (MCI-) o V18-4 (MCO-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

13.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE TELEMATICA))

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector K140 del DCM (transceptor de la unidad telematica).

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K2-22 (MIN-) - K140-32 (MCO-)	Siempre	Inferior a 1 ?
K2-22 (MIN-) o K140-32 (MCO-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

14.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

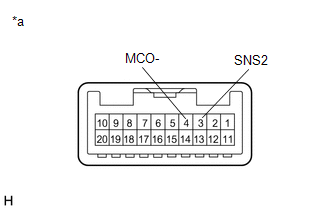

(b) Desconecte el conector V18 del subconjunto de la caja de la consola del techo.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K2-25 (SNS2) - V18-3 (SNS2)	Siempre	Inferior a 1 ?
K2-25 (SNS2) o V18-3 (SNS2) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

15.	INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMATICA)

(a) Conecte el conector K140 del DCM (transceptor de la unidad telematica).

(b) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada
K140-7 (MCI-) - Masa de la carroceria	Siempre	Por debajo de 1 ?

*a	Componente con mazo de cables conectado (DCM (transceptor de telematica))

REEMPLACE EL DCM (TRANSCEPTOR DE TELEMATICA)

Haga clic aqui

16.	INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Acople el conector B del conjunto del microfono del telefono.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
3 (SNS2) - 4 (MCO-)	Siempre	Inferior a 1 ?

*a	Componente sin mazo de cables conectado (Subconjunto de la caja de la consola del techo)

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

17.	INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Desacople el conector del conjunto del microfono del telefono.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
B-1 - V18-3 (SNS2)	Siempre	Inferior a 1 ?
B-2 - V18-4 (MCO-)	Siempre	Inferior a 1 ?
B-1 o V18-3 (SNS2) - V18-11 (GND)	Siempre	10 k? o superior
B-2 o V18-4 (MCO-) - V18-11 (GND)	Siempre	10 k? o mas

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del cable del techo No. 1))

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del conjunto del microfono del telefono))

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
