DESCRIPCIÓN
El conjunto del sensor del radar de onda milimétrica se comunica con la cámara de reconocimiento de avance a través de la comunicación CAN.
Si se detecta un error de comunicación entre la cámara de reconocimiento de avance y el conjunto del sensor del radar de onda milimétrica, dicho conjunto almacena este DTC.
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada |
---|---|---|---|
U010487 |
Lost Communication with Cruise Control Module Missing Message | Condición de detección:
|
|
Patrón | Nombre de la pieza de emisión de DTC (Pantalla en el Techstream) |
Suspected Area (Malfunction Status) | ||||
---|---|---|---|---|---|---|
Millimeter Wave Radar Sensor Assembly |
Forward Recognition Camera | |||||
Front Radar Sensor | Pre-Collision System |
Lane Control | Forward Recognition Camera (Front Lighting Control) |
Radar Cruise2 | ||
U010487 | U023587 |
U023587 | U023587 |
U023587 | ||
○: Se emite el DTC
-: No se emite ningún DTC | ||||||
Patrón 1 |
○ | ○ |
○ | ○ |
○ | Mazo de cables o conector (abierto o coto) |
Conjunto del sensor del radar de onda milimétrica (avería interna) | ||||||
Cámara de reconocimiento de avance (avería interna) | ||||||
Patrón 2 |
○ | - |
- | - |
- | Cámara de reconocimiento de avance (avería interna) |
Conjunto del sensor del radar de onda milimétrica (avería interna) |
OBSERVACIÓN:
Si los DTC se emiten al mismo tiempo, la zona de inspección se puede reducir.

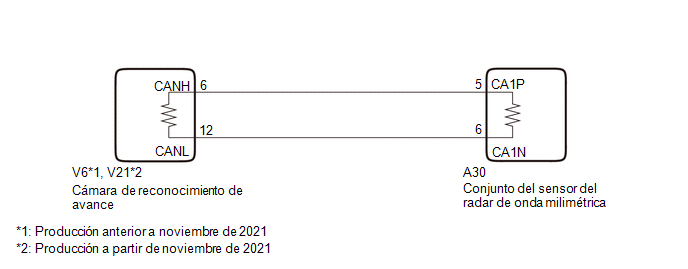

DIAGRAMA DE CONEXIONES
MEDIDAS DE PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO:
OBSERVACIÓN:
La alineación del eje del haz del conjunto del sensor del radar de onda milimétrica se puede realizar usando el objetivo del triángulo, el objetivo de la superficie plana o el ajuste de conducción.
Objetivo del triángulo: haga clic aquí
Objetivo de la superficie plana: haga clic aquí
Ajuste de conducción: haga clic aquí
OBSERVACIÓN:
Se puede realizar la alineación del eje de la cámara de reconocimiento de avance ya sea mediante el reconocimiento de una sola vez, el reconocimiento secuencial o el ajuste de conducción.
One Time Recognition: haga clic aquí
Sequential Recognition: haga clic aquí
Driving Adjustment: haga clic aquí
PROCEDIMIENTO
1. | COMPRUEBE SI SE EMITEN DTC |
(a) Lea cada DTC y verifique el patrón de diagnóstico usando la siguiente tabla.
Body Electrical > Front Radar Sensor > Trouble Codes Body Electrical > Pre-Collision System > Trouble Codes Chassis > Lane Control > Trouble Codes Body Electrical > Front Recognition Camera (Front Lighting Control) > Trouble Codes Powertrain > Radar Cruise2 > Trouble Codes
Patrón | Nombre de la pieza de emisión de DTC (Display on Techstream) | ||||
---|---|---|---|---|---|
Front Radar Sensor | Pre-Collision System |
Lane Control | Forward Recognition Camera (Front Lighting Control) |
Radar Cruise2 | |
Patrón 1 | U010487 |
U023587 | U023587 |
U023587 | U023587 |
Patrón 2 | U010487 |
- | - |
- | - |
Resultado:
Resultado | Vaya a |
---|---|
Patrón 1 | A |
Patrón 2 | B |
A |
![]() | VAYA AL SISTEMA DE SEGURIDAD ANTICOLISIÓN |
|
2. |
REVISE LA CÁMARA DE RECONOCIMIENTO DE AVANCE |

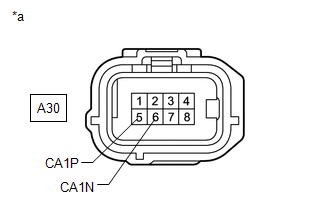

*a | Vista delantera del conector del mazo de cables (Al Millimeter Wave Radar Sensor Assembly) |
(a) Desacople el conector del conjunto del sensor de radar de onda milimétrica.
(b) Compruebe la forma de onda con un osciloscopio.
OK:
Conexión del tester | Estado |
Ajuste de la herramienta |
Condición especificada |
---|---|---|---|
A30-5 (CA1P) - A30-6 (CA1N) |
Interruptor de encendido en ON |
1V/DIV., 100 μs./DIV. |
Generación de impulsos |
OK | ![]() | SUSTITUYA EL CONJUNTO DEL SENSOR DE RADAR DE ONDA MILIMÉTRICA |
NG | ![]() | SUSTITUYA LA CÁMARA DE RECONOCIMIENTO DE AVANCE |
