PrecauciÓn
PRECAUCIÓN
MEDIDAS DE PRECAUCIÓN DURANTE LA LOCALIZACIÓN DE AVERÍAS
AVISO:
DESCONEXIÓN Y CONEXIÓN DE LA MANGUERA FLEXIBLE Y DEL LATIGUILLO DEL FRENO

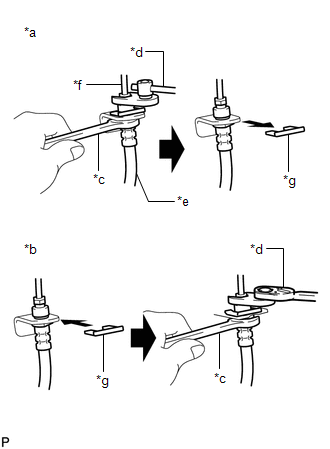

(a) Desconexión:
*a | Desconexión |
*b | Conexión |
*c | Sujetar |
*d | Girar |
*e | Manguera flexible |
*f | Latiguillo de freno |
*g | Clip |
(1) Fije la manguera flexible con una llave y desconecte el latiguillo del freno con una llave para tuercas de unión, sin deformar el latiguillo del freno.
(2) Saque el clip y desconecte la manguera flexible.
(b) Conexión:
(1) Sujete la manguera flexible con un clip nuevo. Asegúrese de instalar correctamente el clip.
(2) Conecte el latiguillo del freno con una llave para tuercas de unión sin deformar el latiguillo del freno.
CONEXIÓN DEL CONDUCTO Y DEL LATIGUILLO DEL FRENO

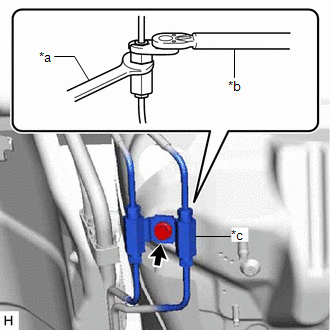

(a) Mientras sujeta el recorrido para evitar deformar el latiguillo del freno, conecte éste al recorrido mediante una llave para tuercas de unión.
*a | Sujetar |
*b | Girar |
*c | Vía |
(b) Mientras sujeta el conducto para evitar deformar el latiguillo del freno, coloque el perno para fijar el conducto a la carrocería del vehículo.
Diagrama Del Sistema
DIAGRAMA DEL SISTEMA
OBSERVACIÓN:

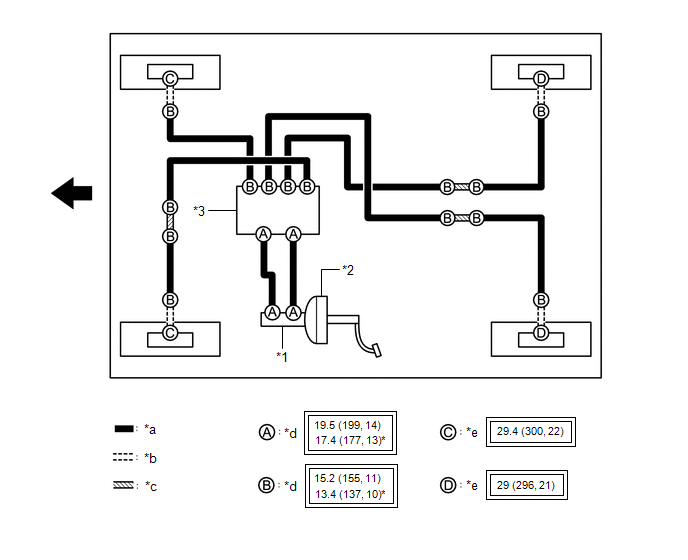

Consulte el esquema para confirmar las ubicaciones y el par de apriete de las mangueras flexibles y de los latiguillos del freno.
*1 | Subconjunto del cilindro maestro del freno |
*2 | Conjunto del servofreno |
*3 | Conjunto del actuador del freno |
- | - |
*a | Latiguillo de freno |
*b | Manguera flexible |
*c | Recorrido del tubo del freno |
*d | Tuerca de unión |
*e | Perno de unión |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
* | Para utilizar con una llave para tuercas de unión |
![]() |
Parte delantera | - |
- |
Prueba HidrÁulica
PRUEBA HIDRÁULICA REALICE LA PRUEBA HIDRÁULICA
ADVERTENCIA:
No realice una prueba de calado si hay personas u objetos cerca del vehículo.
El vehículo podría comenzar a moverse repentinamente y provocar un accidente grave.
No realice una prueba de calado, si los topes de ru ...
