Si realiza las siguientes operaciones cuando lleve consigo la llave electrónica, arrancará el sistema híbrido o cambiará los modos del interruptor de alimentación.
Arranque del sistema híbrido
1. Compruebe que el freno de estacionamiento esté aplicado.
2. Compruebe que la palanca de cambios se encuentra en la posición P.
3. Pise firmemente el pedal del freno.
y un mensaje
se visualizará en el visualizador de información múltiple.
Si no aparece visualizado, no podrá poner en marcha el sistema híbrido.

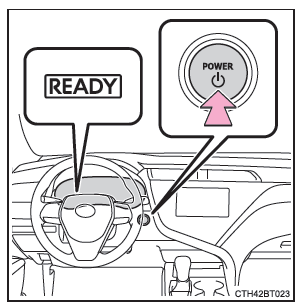

4. Pulse el interruptor de alimentación de forma breve y firme.
Para accionar el interruptor de alimentación, es suficiente con pulsarlo una vez de forma breve y firme. No es necesario mantener pulsado el interruptor.
Si el indicador "READY" se enciende, el sistema híbrido funcionará con normalidad.
Continúe pisando el pedal del freno hasta que se encienda el indicador "READY".
El sistema híbrido se puede arrancar desde cualquier modo del interruptor de alimentación.
5. Compruebe que el indicador "READY" esté encendido.
El vehículo no se moverá mientras el indicador "READY" esté apagado.
Parada del sistema híbrido
1. Detenga totalmente el vehículo.
2. Aplique el freno de estacionamiento, y coloque la palanca de cambios en P.
3. Pulse el interruptor de alimentación.
Se visualizarán datos relacionados con la conducción en el visualizador de información múltiple.
Cambio de los modos del interruptor de alimentaciónTension fuera del margen del circuito del sensor/interruptor de posicion del pedal/mariposa "A" (P01201C)
DESCRIPCION Consulte el DTC P012011. Haga clic aqui
No. de DTC Detection Item
Condicion de deteccion de DTC
Area afectada MIL
Memoria Nota
P01201C Tension fuera del rango del circuito del sensor/interruptor de posicion del pedal/mariposa "A"
La diferenc ...
Data List / Active Test
DATA LIST / ACTIVE TEST LISTA DE DATOS AVISO:
En la siguiente tabla, los valores de la columna "normal condition" son
los valores de referencia. No se base unicamente en esas valores de
referencia para determinar si una pieza esta defectuosa. OBSERVACION:
La utilizacion del Techstr ...
InspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE EL INTERRUPTOR DEL MOTOR
(a) Verifique la resistencia.
(1) Mida la resistencia segun los valores de la tabla a continuacion.
Resistencia estandar:
Conexion del tester
Condicion Condicion especificada
5 (SS1) - 6 (AGND) 1 (SS ...
