INSTALACION
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO TRASERO DEL SILENCIADOR DEL TUBO DE ESCAPE
OBSERVACION:
(a) Tipo A (con silenciador del tubo de escape trasero)

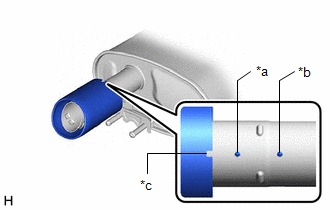

(1) Alinee la muesca de un nuevo subconjunto trasero del silenciador del tubo de escape con el saliente (para la alineacion de la posicion) del conjunto trasero del tubo de escape como se muestra en la ilustracion. |
|
(2) Inserte el subconjunto del silenciador del tubo de escape trasero hasta la posicion en la que se pueda presionar con la mano.

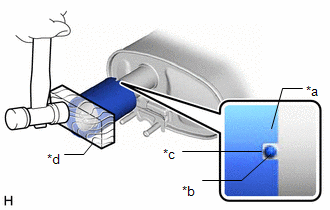

(3) Utilice un martillo de cabeza de plastico y un taco de madera para golpear uniformemente el subconjunto del silenciador de la parte trasera del tubo de escape en el conjunto trasero del tubo de escape. AVISO:
|
|

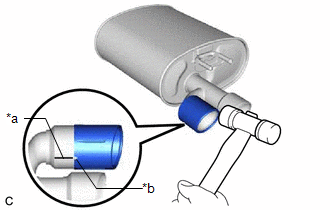

(b) Tipo B (1) Alinee la muesca del nuevo subconjunto trasero del silenciador del tubo de escape con la linea de guia del conjunto trasero del tubo de escape como se muestra en la ilustracion. (2) Utilice un martillo de cabeza plastica para golpear suave y uniformemente el subconjunto trasero del silenciador del tubo de escape hacia el conjunto del tubo de escape trasero. |
|
2. INSTALE EL CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero)
(a) Instale una nueva junta en el conjunto delantero del tubo de escape (TWC: catalizador trasero).
(b) Conecte el conjunto delantero del tubo de escape (TWC: catalizador trasero) a los 2 soportes del tubo de escape.
(c) Instale el conjunto delantero del tubo de escape (TWC: catalizador trasero) en el colector de escape (TWC: catalizador delantero) con 2 nuevas tuercas.
Torque:
43 N·m {438 kgf·cm, 32 ft·lbf}
3. INSTALE EL SENSOR DE LA RELACION AIRE / COMBUSTIBLE (para el sensor 2)
Haga clic aqui
4. INSTALE EL CONJUNTO DE LA PARTE CENTRAL DEL TUBO DE ESCAPE
(a) Instale una nueva junta en el conjunto delantero del tubo de escape (TWC: catalizador trasero).
(b) Conecte el conjunto del tubo de escape central al soporte del tubo de escape.
(c) Instale el conjunto de la parte central del tubo de escape en el conjunto delantero del tubo de escape (TWC: catalizador trasero) con 2 nuevos pernos.
Torque:
43 N·m {438 kgf·cm, 32 ft·lbf}
5. INSTALE EL CONJUNTO TRASERO DEL TUBO DE ESCAPE
(a) Coloque una junta nueva en el conjunto central del tubo de escape.
(b) Conecte el conjunto trasero del tubo de escape a los 2 soportes del tubo de escape.
(c) Instale el conjunto de la parte trasera del tubo de escape en el conjunto central del tubo de escape con los 2 pernos nuevos.
Torque:
43 N·m {438 kgf·cm, 32 ft·lbf}
6. INSTALE EL CONJUNTO TRASERO DEL TUBO DE ESCAPE IZQUIERDO (para tipo doble)
(a) Coloque una junta nueva en el conjunto central del tubo de escape.
(b) Conecte el conjunto trasero izquierdo del tubo de escape a los 2 soportes del tubo de escape.
(c) Instale el conjunto trasero del tubo de escape izquierdo en el conjunto de la parte central del tubo de escape con 2 pernos nuevos.
Torque:
43 N·m {438 kgf·cm, 32 ft·lbf}
7. INSTALE EL REFUERZO DEL TRAVESANO DEL PISO CENTRAL
(a) Instale el refuerzo del travesano del piso central en la carroceria del vehiculo con los 4 pernos.
Torque:
15 N·m {153 kgf·cm, 11 ft·lbf}
8. INSTALE EL REFUERZO DEL PISO CENTRAL DELANTERO
(a) Instale el refuerzo del piso central delantero en la carroceria del vehiculo con los 4 pernos.
Torque:
15 N·m {153 kgf·cm, 11 ft·lbf}
9. COLOQUE LA CUBIERTA IZQUIERDA DEL PISO DELANTERO

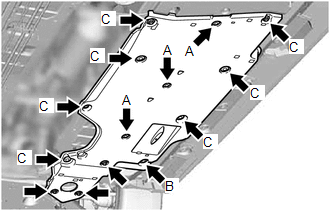

(a) Instale la cubierta izquierda del piso delantero con el ojal (B) y los 6 clips (C). |
|
(b) Coloque los 3 pernos y los 4 clips (A).
Torque:
Perno :
7.5 N·m {76 kgf·cm, 66 in·lbf}
10. INSTALE LA CUBIERTA DERECHA DEL PISO DELANTERO

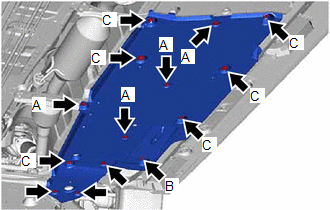

(a) para 2WD: (1) Instale la cubierta derecha del piso delantero con el ojal (B) y los 6 clips (C). (2) Coloque los 3 pernos y los 4 clips (A). Torque: Perno : 7.5 N·m {76 kgf·cm, 66 in·lbf} |
|

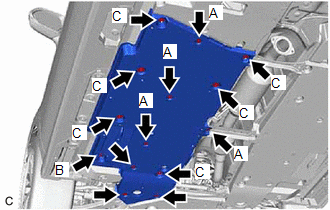

(b) para AWD: (1) Instale la cubierta derecha del piso delantero con el ojal (B) y los 7 clips (C). (2) Coloque los 3 pernos y los 3 clips (A). Torque: Perno : 7.5 N·m {76 kgf·cm, 66 in·lbf} |
|
11. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE
De existir fugas de gas, apriete las zonas necesarias para detenerlas. Reemplace las piezas danadas segun sea necesario.
(a) Lleve a cabo la inspeccion despues de las reparaciones despues de reparar la fuga de gases de escape.
Haga clic aqui
