INSTALACION
PROCEDIMIENTO
1. COLOQUE LA CUBIERTA DEL RETRACTOR DEL CINTURON DE SEGURIDAD

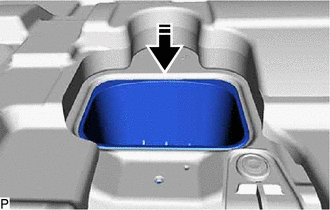

(a) Instale la cubierta del retractor del cinturon de seguridad como se muestra en la ilustracion.
![]() |
Instale en esta direccion. |
2. INSPECCIONE EL CONJUNTO DEL CINTURON EXTERIOR DEL ASIENTO TRASERO CENTRAL
Haga clic aqui
3. INSTALE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL
(a) Al instalar un nuevo conjunto del cinturon de seguridad exterior del asiento trasero central:
(1) Instale el conjunto del cinturon de seguridad interior del asiento trasero derecho.
Haga clic aqui

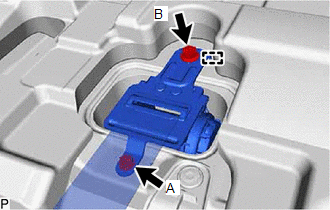

(b) Enganche la guia e instale provisionalmente el conjunto del cinturon de seguridad exterior del asiento trasero central con los 2 pernos. |
|
(c) Para instalar el conjunto del cinturon de seguridad exterior del asiento trasero central, apriete por completo el perno (A) y despues el perno (B).
Torque:
Perno (A) :
12.5 N·m {127 kgf·cm, 9 ft·lbf}
Perno (B) :
42 N·m {428 kgf·cm, 31 ft·lbf}
(d) Asegurese de que el ELR se bloquee.
AVISO:
Esta inspeccion se debe realizar con el conjunto del cinturon de seguridad exterior del asiento trasero central instalado en el vehiculo.
(1) Con el conjunto del cinturon de seguridad exterior del asiento trasero central instalado en el vehiculo, asegurese de que se bloquea cuando se tira de el rapidamente.
4. INSTALE EL CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE
Haga clic aqui
5. INSTALE LA CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO
Haga clic aqui
6. INSTALE EL CONJUNTO DE LA LUZ DE FRENO CENTRAL
Haga clic aqui
7. CONECTE EL CONJUNTO DEL CINTURON EXTERIOR DEL ASIENTO TRASERO IZQUIERDO
Haga clic aqui
8. CONECTE EL CONJUNTO EXTERIOR DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
9. COLOQUE EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR
Haga
clic aqui
10. INSTALE EL EMBELLECEDOR INTERIOR DEL LATERAL DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
11. INSTALE EL CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO IZQUIERDO (para asiento de tipo plegable)
Haga clic aqui
12. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA (para asiento de tipo plegable)
Haga clic aqui
13. INSTALE EL CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
14. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA (para asiento de tipo plegable)
Haga clic aqui
15. COLOQUE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga
clic aqui
16. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga
clic aqui
17. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aqui
18. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic aqui
Para 2GR-FKS:
Haga clic aqui
19. REALICE UNA INSPECCION DEL SISTEMA DE DIAGNOSTICO
Haga clic aqui
20. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aqui.
