INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO

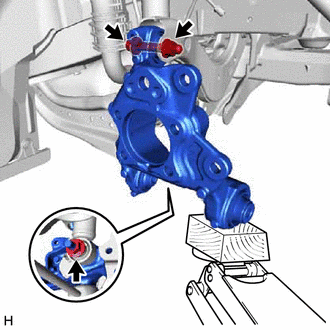

1. INSTALE PROVISIONALMENTE EL SUBCONJUNTO DEL SOPORTE DEL EJE TRASERO
(a) Instale provisionalmente el subconjunto del soporte del eje trasero en el conjunto del amortiguador trasero con la tuerca y la arandela plana.
AVISO:
Mientras gira la tuerca sujete el pasador del soporte del eje trasero.
(b) Instale provisionalmente el subconjunto del soporte del eje trasero en el conjunto del brazo de control superior trasero con el perno y la tuerca. AVISO:
|
|
(c) Instale el conjunto del eje de salida trasero en el conjunto del soporte del eje trasero con los 2 pernos.
Torque:
135 N·m {1377 kgf·cm, 100 ft·lbf}
2. INSTALE EL SOPORTE DE LA MANGUERA FLEXIBLE TRASERA
(a) Coloque el soporte de la manguera flexible trasera en el subconjunto del soporte del eje trasero con el perno.
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
3. INSTALE PROVISIONALMENTE EL CONJUNTO DEL BRAZO No. 1 DE LA SUSPENSIÓN TRASERA
Haga clic aquí
4. INSTALE EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO
Haga clic aquí
5. COLOQUE EL MUELLE ESPIRAL TRASERO
Haga clic aquí
6. ESTABILICE LA SUSPENSIÓN
Haga clic aquí
7. INSTALE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO
(a) Instale el conjunto del brazo de control superior trasero en el subconjunto del soporte del eje trasero con el perno.
Torque:
73 N·m {744 kgf·cm, 54 ft·lbf}
AVISO:
No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.
8. INSTALE EL CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA No. 1
Haga clic aquí
9. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA No. 2
(a) Instale el conjunto del brazo de la suspensión trasera No. 2 (lado del subconjunto del soporte del eje trasero) con el perno.
Haga clic aquí
10. INSTALE EL CONJUNTO DEL AMORTIGUADOR TRASERO
Haga clic aquí
11. INSTALE EL CONJUNTO DEL ESTABILIZADOR TRASERO
Haga clic aquí
12. INSTALE PROVISIONALMENTE EL CONJUNTO DEL FRENO DE ESTACIONAMIENTO
(a) Limpie la superficie donde va a instalar el conjunto del freno de estacionamiento y el subconjunto del soporte del eje trasero.
(b) Instale provisionalmente el conjunto del freno de estacionamiento al subconjunto del soporte del eje trasero con la tuerca.
AVISO:
No doble el conjunto del cable del freno de estacionamiento n° 3 al instalar el conjunto del freno de estacionamiento.
OBSERVACIÓN:
Apriete por completo la tuerca después de instalar el conjunto del cubo y cojinete del eje trasero.
13. INSTALE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO Nº 3
(a) Instale el conjunto del cable del freno de estacionamiento No. 3 en el conjunto del eje de salida trasero con la tuerca.
Torque:
15.5 N·m {158 kgf·cm, 11 ft·lbf}
14. INSTALE EL CONJUNTO DEL CUBO Y DEL COJINETE DEL EJE TRASERO
Haga clic aquí
15. INSTALE EL CONJUNTO DEL FRENO DE ESTACIONAMIENTO
(a) Coloque el conjunto del freno de estacionamiento al subconjunto del soporte del eje trasero con la tuerca.
Torque:
140 N·m {1428 kgf·cm, 103 ft·lbf}
16. CONECTE EL CABLE DEL SENSOR DE CONTROL DE DERRAPE
Haga clic aquí
17. INSTALE EL DISCO TRASERO
Haga clic aquí
18. INSTALE EL TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO
Haga clic aquí
19. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO
Haga clic aquí
20. AJUSTE EL FRENO DE ESTACIONAMIENTO
Haga clic aquí
21. COLOQUE LA CUBIERTA INFERIOR DEL PISO NO. 2 (para el lado izquierdo)
Haga clic aquí
22. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 1 (para el lado derecho)
Haga clic aquí
23. COLOQUE LA RUEDA TRASERA
Haga clic aquí
24. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA No. 2
(a) Instale el conjunto del brazo de la suspensión trasera No. 2 (lado del subconjunto del elemento de suspensión trasera) con la tuerca.
Haga clic aquí
25. INSPECCIONE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS TRASERAS
Haga clic aquí
26. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD
Haga clic aquí
27. REALICE LA INICIALIZACIÓN
