INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

(a) Inspeccione el par de giro de la junta esférica.

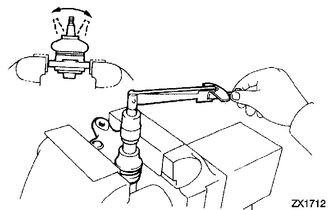

(1) Coloque el conjunto de la junta esférica inferior delantera en un torno utilizando placas de aluminio.

(2) Instale la tuerca en el espárrago del conjunto de la junta esférica inferior delantera.

(3) Utilice una llave dinamométrica para girar el espárrago continuamente a una velocidad de 3 a 5 segundos por vuelta y lea el valor del par de apriete en la 5ª vuelta.

Par de giro:

0.98 a 3.43 N*m (10 a 34 kgf*cm, 9 a 30 lbf*pulg.)

OBSERVACIÓN:

Si el par de giro no se encuentra dentro del rango especificado, sustituya el conjunto de la junta esférica inferior delantera por uno nuevo.

(4) Gire el espárrago para controlar que no quede atascado y que no haga juego.

OBSERVACIÓN:

Si el espárrago se engrana o si hace juego mientras gira, sustituya el conjunto de la junta esférica inferior delantera por uno nuevo.

(b) Inspeccione la cubierta antipolvo.

(1) Asegúrese de que la cubierta antipolvo no esté agrietada y que no haya grasa en su superficie.

OBSERVACIÓN:

Si la cubierta antipolvo está agrietada o si hay grasa en su superficie, sustituya el conjunto de la junta esférica inferior delantera por una nueva.
