Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CILINDRO Y EL PISTÓN DEL FRENO

(a) Compruebe el orificio del cilindro de disco de freno trasero y el pistón de disco de freno trasero para ver si hay corrosión o ralladuras. Si fuera necesario, sustituya el cilindro y el pistón de disco de freno trasero.

2. COMPRUEBE EL GROSOR DEL FORRO DE LAS PASTILLAS DE FRENO

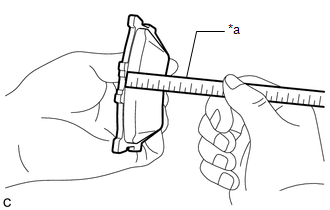

(a) Mida con una regla el grosor del forro de la pastilla de disco de freno trasero. Grosor estándar: 10.2 mm (0.402 pulg.) Grosor mínimo: 1.0 mm (0.0394 pulg.) OBSERVACIÓN: Si el grosor del forro de la pastilla de disco de freno es inferior al mínimo, cambie las pastillas de disco de freno trasero. Asegúrese de comprobar el grosor del disco trasero al sustituir las pastillas de freno por unas nuevas.

*a Regla

3. INSPECCIONE LA PLACA DE SOPORTE DE LAS PASTILLAS DEL FRENO DE DISCO TRASERO

AVISO:

• Si la placa de soporte de la pastilla del freno de disco trasero está instalada correctamente, no extraiga la placa de soporte de la pastilla del freno de disco trasero del soporte del cilindro del freno de disco trasero ya que puede volver a usarse.
• Dado que la placa de soporte de la pastilla del freno de disco trasero no es una pieza reutilizable, si la placa de soporte de la pastilla del freno de disco trasero está instalada en el soporte del cilindro del freno de disco trasero, debe reemplazarla por una nueva.
• Asegúrese de realizar una inspección después de instalar la placa de soporte de la pastilla del freno de disco trasero en el soporte del cilindro del freno de disco trasero.

(a) Asegúrese de que las placas de soporte de la pastilla de disco de freno trasero tienen suficiente elasticidad, no están deformadas, agrietadas, desgastadas ni oxidadas, y que se ha limpiado toda la suciedad y el óxido. Si es necesario, sustituya las placas de soporte de la pastilla del freno de disco trasero por unas nuevas.

4. COMPRUEBE EL GROSOR DEL DISCO

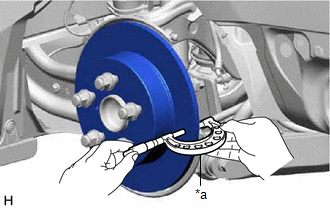

(a) Mida el grosor del disco trasero con un micrómetro. Grosor estándar: 10.0 mm (0.394 pulg.) Grosor mínimo: 8.5 mm (0.335 pulg.) OBSERVACIÓN: Si el grosor del disco trasero es inferior al mínimo, cámbielo.

*a Micrómetro

5. COMPRUEBE EL DESCENTRAMIENTO DEL DISCO

(a) Inspeccione la holgura del cojinete del cubo del eje trasero y el descentramiento del cubo del eje trasero.

Haga clic aquí

(b) Coloque provisionalmente el disco trasero con las 5 tuercas del cubo.

Torque:

103 N·m {1050 kgf·cm, 76 ft·lbf}

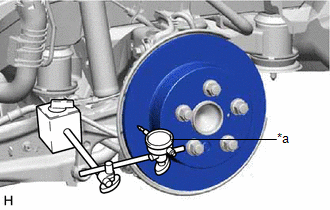

(c) Mida con un indicador de cuadrante con base magnética el descentramiento del disco a una distancia de 10 mm (0.394 pulg.) del borde exterior del disco trasero. Descentramiento máximo del disco: 0.15 mm (0.00591 in.) AVISO: Mantenga el imán del indicador de cuadrante alejado del conjunto del cojinete y el cubo del eje trasero. OBSERVACIÓN: Si el descentramiento supera el valor máximo, cambie la posición de instalación del disco trasero para minimizar el descentramiento. Si el descentramiento sobrepasa el máximo incluso cuando se cambia la posición de instalación, lije el disco trasero. Si el grosor del disco trasero es inferior al mínimo, cámbielo.

*a Indicador de cuadrante con base magnética

(d) Extraiga las 5 tuercas de cubo y el disco trasero.
