Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL INTERRUPTOR DEL TECHO DESLIZANTE (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)
| (a) Mida la resistencia según el valor o los valores de la siguiente tabla.
Resistencia estándar: |
Conexión del tester | Condición |
Condición especificada | |
3 - 15 | Interruptor UP pulsado |
Inferior a 100 Ω | |
3 - 15 | Interruptor UP sin pulsar |
1 kΩ o superior | |
18 - 15 | Interruptor DOWN pulsado |
Inferior a 100 Ω | |
18 - 15 | Interruptor DOWN sin pulsar |
1 kΩ o superior | |
5 - 15 | Interruptor OPEN pulsado |
Inferior a 100 Ω | |
5 - 15 | Interruptor OPEN sin pulsar |
1 kΩ o superior | |
4 - 15 | Interruptor CLOSE pulsado |
Inferior a 100 Ω | |
4 - 15 | Interruptor CLOSE sin pulsar |
1 kΩ o superior | Si el resultado no es el especificado, sustituya el interruptor del techo deslizante (subconjunto de la caja de la consola del techo). |
 |
|

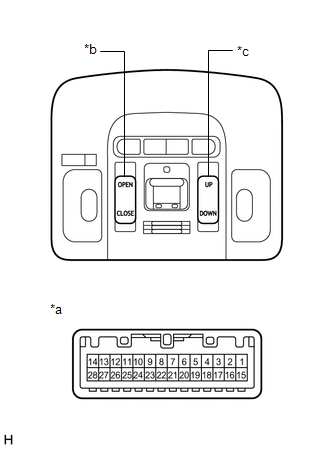

*a | Componente sin mazo de cables conectado
(Interruptor del techo deslizante (subconjunto de la caja de la consola del techo)) | |
*a | Interruptor del techo deslizante | |
*b | Interruptor de inclinación | | |
2. INSPECCIONE EL INTERRUPTOR DEL TECHO SOLAR PANORÁMICO (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)
| (a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar: |
Conexión del tester | Condición |
Condición especificada | |
5 - 15 | El interruptor del techo deslizante se desliza hacia atrás |
Inferior a 100 Ω | |
5 - 15 | El interruptor del techo deslizante no se desliza hacia atrás |
1 kΩ o más | |
4 - 15 | El interruptor del techo deslizante se desliza hacia adelante |
Inferior a 100 Ω | |
4 - 15 | El interruptor del techo deslizante no se desliza hacia adelante |
1 kΩ o más | |
19 - 15 | Interruptor de inclinación pulsado |
Inferior a 100 Ω | |
19 - 15 | Interruptor de inclinación sin pulsar |
1 kΩ o más | |
3 - 15 | El interruptor del parasol del techo se desliza hacia atrás |
Inferior a 100 Ω | |
3 - 15 | El interruptor del parasol del techo no se desliza hacia atrás |
1 kΩ o más | |
18 - 15 | El interruptor del parasol del techo se desliza hacia adelante |
Inferior a 100 Ω | |
18 - 15 | El interruptor del parasol del techo no se desliza hacia adelante |
1 kΩ o más | Si el resultado no es el especificado, sustituya el interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo). |
 |
|

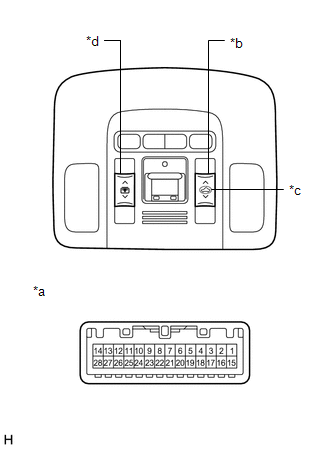

*a | Componente sin mazo de cables conectado
(Interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo)) | |
*b | Interruptor del techo deslizante | |
*c | Interruptor de inclinación | |
*d | Interruptor del parasol del techo | | |
