INSPECCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
ADVERTENCIA:
Tenga cuidado de que los dedos o prendas de ropa no queden atrapados en las piezas móviles cuando realice esta prueba.
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS

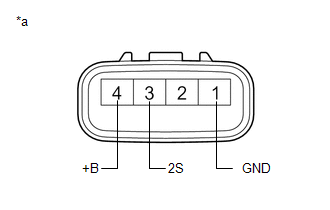

| (a) Compruebe el funcionamiento en modo HI. (1) Conecte el cable positivo (+) de la batería al terminal 4 (+B) y el cable negativo (-) de la batería al terminal 1 (GND) y 3 (2S) y compruebe que el conjunto del motor del limpiaparabrisas funcione. AVISO: Asegúrese de que no queden atrapados los dedos entre las piezas que se muestran en la imagen, cuando el conjunto del motor y varillaje del limpiaparabrisas está en funcionamiento. OK: El conjunto del motor del limpiaparabrisas funciona a alta velocidad (HI). Si el resultado no es el especificado, reemplace el conjunto del motor del limpiaparabrisas. |
|
ExtracciÓn
InstalaciÓnInspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL MOTOR DE ARRANQUE
ADVERTENCIA: Debido a que una gran corriente electrica pasa a traves del cable durante esta inspeccion, debera utilizarse un cable grueso. De lo contrario, este podria calentarse y provocar lesiones graves.
AVISO: Estas pr ...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (de ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido las piezas durante la extracción/instalación del conjunt ...
Diagrama Del Sistema
DIAGRAMA DEL SISTEMA
*1 Valvula de purga (VSV de purga)
*2 Conjunto del tapon del deposito de combustible
*3 Conjunto del deposito de combustible
*4 Filtro del recipiente
*5 Valvula de corte de combustible
*6 ECM
*7 Modulo de la bomba ...
