INSPECCIÓN EN EL VEHÍCULO

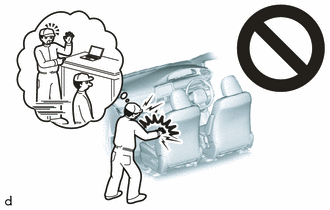

PRECAUCIÓN / AVISO / OBSERVACIÓN
ADVERTENCIA:
Asegúrese de seguir los procedimientos correctos de extracción e instalación para el sensor del airbag de posición del asiento.
.png)
PROCEDIMIENTO
1. INSPECCIONE EL SENSOR DE AIRBAG DE POSICIÓN DEL ASIENTO (vehículos no implicados en una colisión)
(a) Compruebe el sistema de diagnóstico.
Haga clic aquí
.gif)
2. INSPECCIONE EL SENSOR DEL AIRBAG DE POSICIÓN DEL ASIENTO (para vehículos implicados en una colisión)
(a) Compruebe el sistema de diagnóstico.
Haga clic aquí
(b) Compruebe visualmente si hay defectos con el sensor de airbag de posición del asiento extraído del vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el sensor del airbag de posición del asiento por uno nuevo.
Componentes
ExtracciÓnInstalaciOn
INSTALACION PROCEDIMIENTO 1. COLOQUE LA VALVULA DE PURGA (VSV DE PURGA)
(a) Instale la valvula de purga (VSV de purga) en el soporte de la VSV de purga con el perno.
Torque: 10 N·m {102 kgf·cm, 7 ft·lbf}
*1 Manguera de alimentacion del vapor de combustible ...
PrecauciÓn
PRECAUCIÓN En el sistema del airbag, las piezas que se enumeran a continuación se denominan colectivamente "sensores de airbag".
Conjunto del sensor del airbag
Sensores del airbag delantero
Sensores del airbag lateral de la puerta
Sensores del airbag lateral No. 1
Las piezas ...
InstalaciÓn
INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
PROCEDIMIENTO 1. INSTALE EL SENSOR DEL AIRBAG DELANTE ...
