INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN/AVISO/OBSERVACIÓN

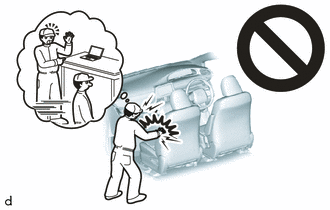

ADVERTENCIA:
Asegúrese de seguir los procedimientos de extracción e instalación de la ECU de detección de ocupantes de manera correcta.
.png)
PROCEDIMIENTO
1. INSPECCIONE LA ECU DE DETECCIÓN DE OCUPANTES (para Vehicle not Involved in Collision)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
.gif)
2. INSPECCIONE LA ECU DE DETECCIÓN DE OCUPANTES (para Vehicle not Involved in Collision)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
(b) Compruebe visualmente si hay defectos en la ECU de detección de ocupantes.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya la ECU de detección de ocupantes por una nueva.
