INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN / AVISO / OBSERVACIÓN

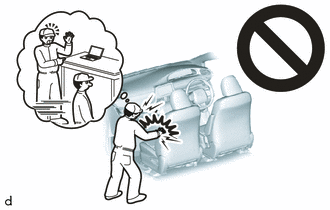

ADVERTENCIA:
Asegúrese de seguir correctamente los procedimientos de extracción e instalación del conjunto del airbag del panel de instrumentos inferior No. 2.
.png)
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS NO. 2 (para vehículos no implicados en una colisión)
(a) Compruebe el sistema de diagnóstico.
Haga clic aquí
.gif)
(b) Compruebe visualmente si hay defectos en el conjunto del airbag del panel de instrumentos inferior No. 2 instalado en el vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el conjunto del airbag del panel de instrumentos inferior No. 2 por uno nuevo.
2. INSPECCIONE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS NO. 2 (para vehículos implicados en una colisión cuyo airbag no se ha desplegado)
(a) Compruebe el sistema de diagnóstico.
Haga clic aquí
(b) Compruebe visualmente si hay defectos en el conjunto del airbag del panel de instrumentos inferior No. 2 extraído del vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si observa algún defecto, reemplace el conjunto inferior del airbag del panel de instrumentos No. 2, el subconjunto del refuerzo del panel de instrumentos No. 2, el subconjunto del refuerzo del panel de instrumentos, el refuerzo del panel de instrumentos o el subconjunto inferior del panel de instrumentos por uno nuevo.
