EXTRACCION

PRECAUCION / AVISO / OBSERVACION

Se muestran a continuacion los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben llevar a cabo despues de extraer, instalar o reemplazar piezas durante la instalacion/desmontaje del sensor de la relacion aire-combustible.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace
  • Sustitucion del sensor de la relacion aire/combustible (sensor 1)
  • La fuga de gas del sistema de escape esta reparada

Inspeccion posterior a la reparacion
  • Ralenti deficiente, etc.
  • Funcion de arranque del motor, etc.

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1

Haga clic aqui

2. EXTRAIGA EL SENSOR DE LA RELACION AIRE-COMBUSTIBLE

ADVERTENCIA:

Para evitar quemaduras, no toque el motor, el colector de escape ni cualquier otro componente cuya temperatura sea alta mientras el motor este caliente.

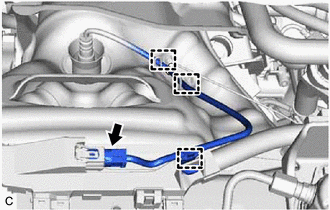

(a) Desenganche las 3 abrazaderas del mazo de cables.

(b) Desconecte el conector del sensor de la relacion aire-combustible.

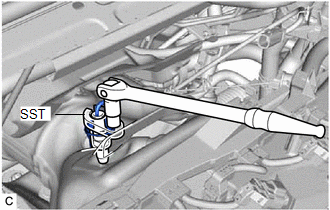

(c) Utilice la SST para extraer el sensor de la relacion aire-combustible del colector de escape (TWC: catalizador delantero).

SST: 09224-00012

AVISO:

Si el sensor de la relacion aire/combustible ha sido golpeado o se ha caido, reemplacelo.
Componentes
COMPONENTES ILUSTRACION *A para 2WD *B para AWD *1 SENSOR DE LA RELACION AIRE-COMBUSTIBLE *2 SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1 N*m (kgf*cm ...

InspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE EL SENSOR DE LA RELACION AIRE/COMBUSTIBLE (a) Mida la resistencia segun los valores de la siguiente tabla. Condicion especificada: Conexion del ...
