EXTRACCION
PRECAUCION / AVISO / OBSERVACION
Se muestran a continuacion los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben llevar a cabo despues de extraer, instalar o reemplazar piezas durante la instalacion/desmontaje del sensor de la relacion aire-combustible.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Inspeccion posterior a la reparacion |
|
|
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aqui
.gif)
2. EXTRAIGA EL SENSOR DE LA RELACION AIRE-COMBUSTIBLE
ADVERTENCIA:

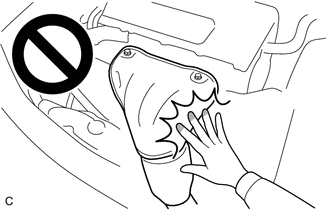

Para evitar quemaduras, no toque el motor, el colector de escape ni cualquier otro componente cuya temperatura sea alta mientras el motor este caliente.
.png)

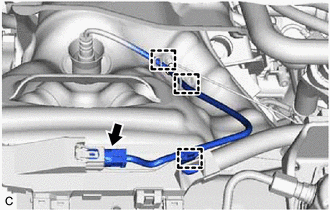

| (a) Desenganche las 3 abrazaderas del mazo de cables. |
|
(b) Desconecte el conector del sensor de la relacion aire-combustible.

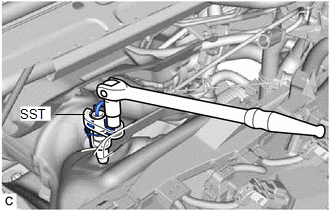

| (c) Utilice la SST para extraer el sensor de la relacion aire-combustible del colector de escape (TWC: catalizador delantero). SST: 09224-00012 AVISO: Si el sensor de la relacion aire/combustible ha sido golpeado o se ha caido, reemplacelo. |
|
Componentes
InspecciOnEmpanamiento de la ventanilla delantera
DESCRIPCION Si el parabrisas se empana con
frecuencia a pesar de que el sistema de aire acondicionado este en
funcionamiento, las siguientes areas posiblemente afectadas pueden ser la
causa.
Diagnostico Factor
El parabrisas se empana con frecuencia
Averia del conjunt ...
COmo Proceder Con La LocalizaciOn De AverIas
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Utilice el siguiente procedimiento para localizar las averias del sistema de navegacion.
*: Utilice el Techstream.
PROCEDIMIENTO
1. VEHICULO LLEVADO AL TALLER
SIGUIENTE
2.
ANALISIS DEL PROBLEMA DEL CL ...
Margen de detección de los sensores
Aproximadamente 100 cm (3,3
pies) (si está instalado)
Aproximadamente 150 cm (4,9
pies) (si está instalado)
Aproximadamente 60 cm (2,0 pies)
El diagrama muestra el margen de
detección de los sensores. Tenga en
cuenta que los sensores no pueden
detectar objetos que se encuentren ...
