EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del sensor de posicion del ciguenal.
Procedimientos necesarios despues de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
|
AVISO:
Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL MOTOR DE ARRANQUE
Haga clic aqui
2. EXTRAIGA EL SENSOR DE POSICION DEL CIGUENAL
(a) Desconecte el conector del sensor de posicion del ciguenal. |
|

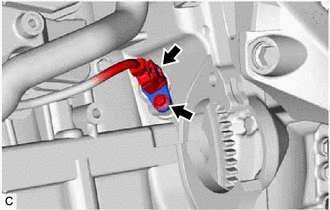

(b) Utilice una llave de cubo de 8 mm para extraer el perno y el sensor de posicion del ciguenal del subconjunto del bloque de cilindros.
AVISO:
Si el sensor de posicion del ciguenal ha sido golpeado o se ha caido, reemplacelo.
