EXTRACCION

PROCEDIMIENTO

1. EXTRAIGA LA VALVULA DE CONMUTACION DE VACIO (para el sistema de montura del motor de control activo)

Haga clic aqui

2. EXTRAIGA LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aqui

3. EXTRAIGA LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aqui

4. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aqui

5. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2

Haga clic aqui

6. EXTRAIGA EL AISLADOR DE MONTAJE DELANTERO DEL MOTOR

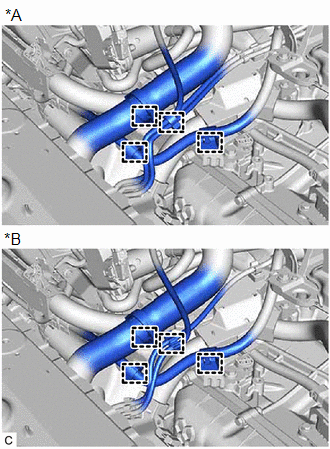

(a) Desenganche las 4 abrazaderas para desconectar la manguera del radiador, las mangueras de vacio y el cable del motor n° 2 del soporte del radiador n° 1.

*A

para 2WD

*B

para AWD

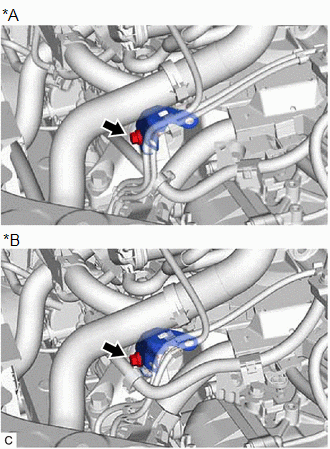

(b) Extraiga el perno y el soporte del radiador n° 1 del soporte delantero de montaje del motor.

*A

para 2WD

*B

para AWD

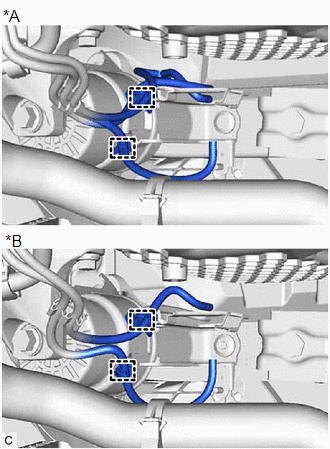

(c) Desenganche las 2 abrazaderas para separar las mangueras de vacio del aislante del montaje delantero del motor.

*A

para 2WD

*B

para AWD

(d) para 2WD:

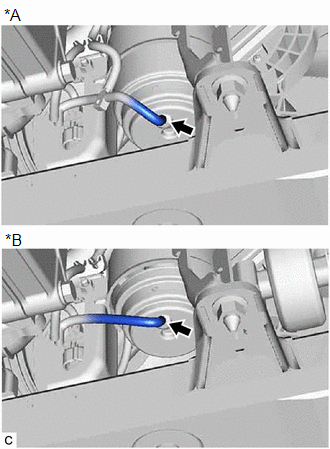

(1) Desconecte la manguera de vacio del aislante de montaje delantero del motor.

*A

para 2WD

*B

para AWD

(e) para AWD:

(1) Extraiga la manguera de vacio del aislante de montaje delantero del motor.

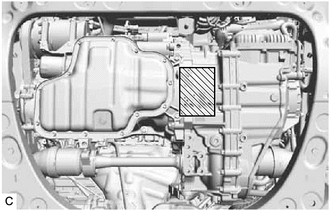

(f) Apoye el conjunto del motor con transeje con la ayuda de un gato y un taco de madera.

Punto de colocacion del taco de madera

(g) Quite los 4 pernos y extraiga el soporte de montaje delantero del motor.

*A

para 2WD

*B

para AWD

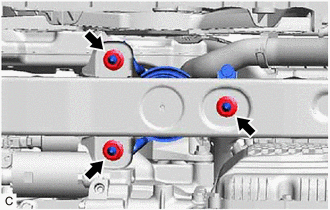

(h) Extraiga las 3 tuercas y el aislante de montaje delantero del motor del conjunto del bastidor delantero.

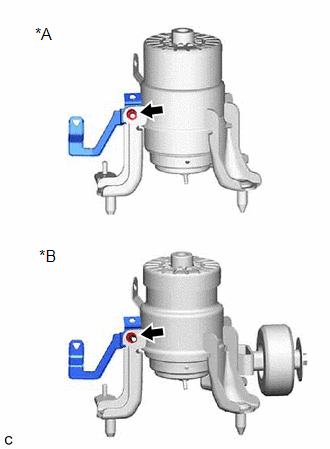

(i) Extraiga la tuerca y el puntal del aislante del montaje delantero del motor.

*A

para 2WD

*B

Para AWD
