EXTRACCION
PRECAUCION / AVISO / OBSERVACION
Se muestran a continuacion los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben llevar a cabo despues de extraer, instalar o reemplazar piezas durante la instalacion/desmontaje del conjunto de la bobina de encendido o bujia de encendido.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Articulacion |
|---|---|---|---|
| Inspeccion posterior a la reparacion |
|
|
AVISO:
Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui .gif)
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DE LA BOBINA DE ENCENDIDO

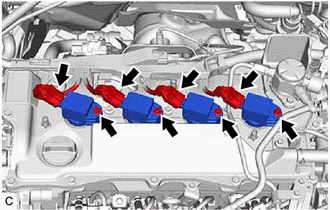

| (a) Desconecte los 4 conectores del conjunto de la bobina de encendido. |
|
(b) Utilice una llave de cubo 8 mm para extraer los 4 pernos y los 4 conjuntos de bobina de encendido del subconjunto de la tapa de la culata.
AVISO:
Si el conjunto de la bobina de encendido ha recibido algun golpe o se ha caido, reemplacelo.
OBSERVACION:
Disponga las piezas extraidas en el orden correcto.
3. EXTRAIGA LA BUJIA DE ENCENDIDO
Haga clic aqui
