EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto de la valvula principal de combustible.
Procedimientos necesarios despues de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
.png)
.png)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACION DE COMBUSTIBLE CON BOMBA Y MEDIDOR
Haga clic aqui .gif)
2. EXTRAIGA EL SOPORTE DEL REGULADOR DE PRESION DEL COMBUSTIBLE

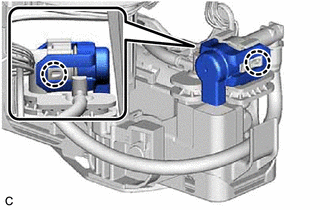

| (a) Desenganche las 2 garras y extraiga el soporte del regulador de presion de combustible del conjunto del tubo de aspiracion del combustible con bomba y medidor. |
|
3. EXTRAIGA EL CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE

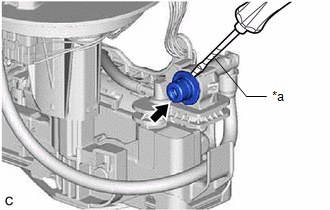

| (a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el conjunto de la valvula principal de combustible del conjunto del tubo de aspiracion del combustible con bomba y medidor. AVISO:
|
|

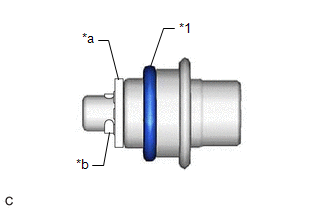

| (b) Extraiga la junta torica del conjunto de la valvula principal de combustible. AVISO: No extraiga la malla ni el miniclip del conjunto de la valvula principal de combustible. |
|
Componentes
InstalaciOnMensaje faltante del sensor ultrasonico (esquina delantera derecha)
(C1AE487)
DESCRIPCION Este DTC se memoriza cuando hay un
circuito abierto o un cortocircuito en la linea de comunicacion entre el sensor
ultrasonico derecho de la esquina delantera y la ECU de advertencia de espacio
libre, o cuando hay una averia en el sensor ultrasonico derecho de la esquina
delantera. ...
El VSC no funciona o no funciona correctamente
DESCRIPCIÓN Cuando funcionan el TRAC o VSC, la ECU de control de derrape (conjunto del actuador del freno) hace parpadear el indicador luminoso de deslizamiento para informar al conductor de que se ha producido un deslizamiento.
Cuando se detecta una avería en la comunicación con el ECM, el TRA ...
InspecciOn En El VehIculo
INSPECCION EN EL VEHICULO PROCEDIMIENTO
1. INSPECCIONE EL RELE PRINCIPAL DE LA INYECCION ELECTRONICA DE COMBUSTIBLE No. 1 (EFI MAIN NO. 1)
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester
Condicion Condicion especif ...
