Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (combustible) / VAlvula Principal De Combustible / ExtracciOn

EXTRACCION

PRECAUCION / AVISO / OBSERVACION

A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion de la valvula principal de combustible.

Procedimientos necesarios despues de extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario
El terminal de la bateria se desconecta o se vuelve a conectar	Realice la calibracion a punto cero del sensor de direccion	Sistema de asistencia al seguimiento de carril
	Realice la calibracion a punto cero del sensor de direccion	Sistema anticolision
	Memorice el punto neutro del angulo de la direccion.	Sistema de supervision de asistencia al estacionamiento
	Memorice el punto neutro del angulo de la direccion.	Sistema de supervision de vista panoramica
Sustitucion de la bomba de combustible	Inspeccion posterior a la reparacion	Ralenti deficiente, etc. Funcion de arranque del motor, etc.

ADVERTENCIA:

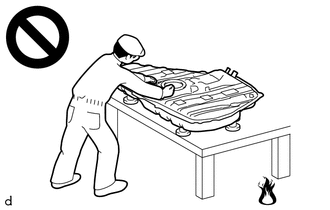

Nunca realice trabajos en los componentes del sistema de combustible cerca de posibles fuentes de ignicion.
El combustible evaporado podria encenderse y causar un accidente grave.

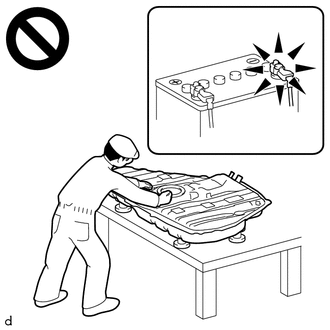

No realice trabajos en los componentes del sistema de combustible sin desconectar primero el cable del terminal negativo (-) de la bateria.
Las chispas podrian hacer que el combustible evaporado se encienda y causar un accidente grave.

AVISO:

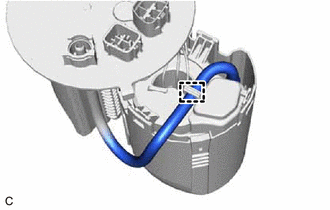

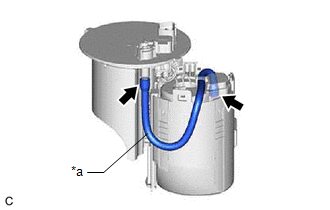

No desconecte el tubo que se muestra en la ilustracion al desmontar el conjunto del tubo de aspiracion de combustible con bomba y medidor. Hacerlo impedira el montaje del tubo de aspiracion de combustible con el conjunto del indicador y la bomba, ya que el tubo queda insertado a presion en el subconjunto de la placa de aspiracion de combustible.
Cuando sustituya el filtro de combustible, sustituyalo junto con el subconjunto de la placa de aspiracion de combustible.

Tubo

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACION DE COMBUSTIBLE CON BOMBA Y MEDIDOR

Haga clic aqui

2. EXTRAIGA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

Haga clic aqui

3. SEPARE EL FILTRO DE COMBUSTIBLE

(a) Desenganche la abrazadera y desconecte el tubo del filtro de combustible.

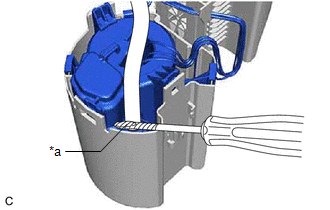

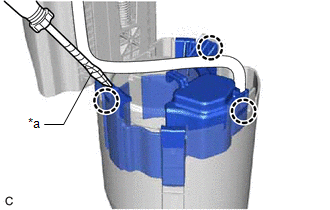

(b) Utilice un destornillador con el extremo envuelto en cinta protectora para desenganchar las 3 mordazas.

*a	Cinta protectora

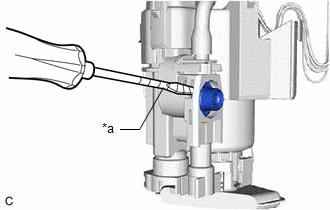

(c) Separe el filtro de combustible del deposito secundario de combustible con un destornillador con la punta envuelta en cinta protectora.

AVISO:

No dane el deposito secundario de combustible ni el filtro de combustible.
Extraiga con cuidado el filtro de combustible, ya que la junta torica esta instalada firmemente entre el filtro de combustible y el deposito secundario de combustible.
Procure no hacer nada que pueda separar el tubo del subconjunto de la placa de aspiracion de combustible o del filtro de combustible, por ejemplo ejercer demasiada fuerza en el tubo.
Haga clic aqui

*a	Cinta protectora

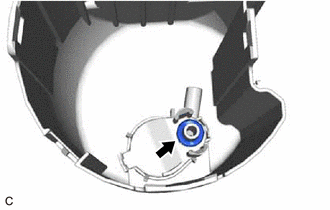

(d) Extraiga la junta torica y el deposito secundario de combustible.

4. EXTRAIGA EL CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE (para baja presion)

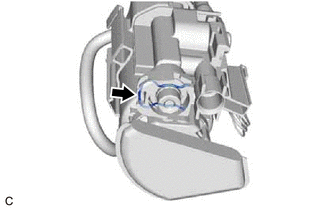

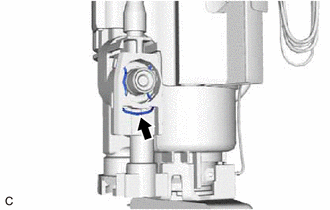

(a) Extraiga el clip del filtro de combustible.

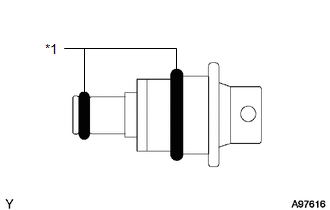

(b) Extraiga el conjunto de la valvula principal de combustible del filtro de combustible con un destornillador con la punta envuelta en cinta protectora.

AVISO:

Extraiga con cuidado el conjunto de la valvula principal del combustible ya que las juntas toricas estan instaladas firmemente entre el conjunto de la valvula principal de combustible y el filtro de combustible.
No dane el filtro de combustible.

*a	Cinta protectora

*1	Junta torica

5. EXTRAIGA EL CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE (para alta presion)

(a) Extraiga el clip del filtro de combustible.

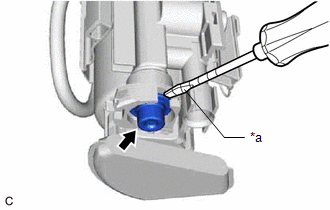

(b) Extraiga el conjunto de la valvula principal de combustible del filtro de combustible con un destornillador con la punta envuelta en cinta protectora.

AVISO:

Extraiga con cuidado el conjunto de la valvula principal del combustible ya que las juntas toricas estan instaladas firmemente entre el conjunto de la valvula principal de combustible y el filtro de combustible.
No dane el filtro de combustible.

*a	Cinta protectora

AVISO:

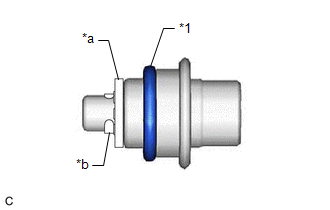

No extraiga la malla ni el miniclip del conjunto de la valvula principal de combustible.

*1	Junta torica
*a	Malla
*b	Miniclip
