EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto de la bomba de combustible.
Procedimientos necesarios despues de extraer, instalar o sustituir piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
| ||
| Inspeccion posterior a la reparacion |
|
|
ADVERTENCIA:
AVISO:
Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui
2. DESCARGUE LA PRESION DEL SISTEMA DE COMBUSTIBLE
Haga clic aqui
3. DESCONECTE EL CABLE DEL terminal NEGATIVO DE LA BATERIA
AVISO:
Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE LA VALVULA DE EGR
Haga clic aqui
5. EXTRAIGA EL COLECTOR DE ADMISION
Haga clic aqui
6. DESCONECTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

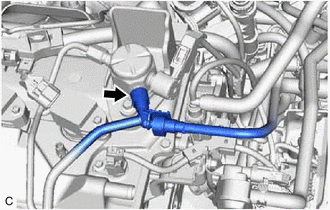

(a) Desconecte el subconjunto del tubo de combustible del conjunto de la bomba de combustible. Haga clic aqui |
|
7. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE NO. 1
(a) para AWD:

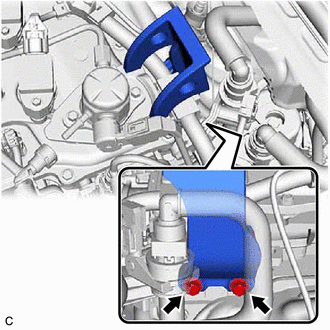

(1) Extraiga los 2 pernos y el protector de la bomba de combustible del subconjunto de la culata. |
|

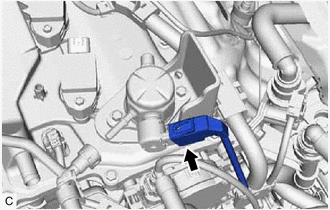

(b) Desconecte el conector de la bobina de encendido. |
|
(c) para tipo de conexion con soporte de valvula de EGR:

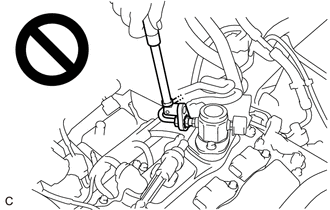

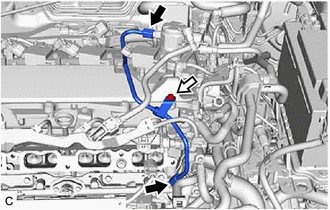

(1) Utilice una llave para tuercas de union de 17 mm para aflojar las 2 tuercas de union del subconjunto del tubo de combustible No. 1. |
|
(d) para tipo de conexion con subconjunto de la cubierta de la culata:
(1) Utilice una llave para tuercas de union de 17 mm para aflojar las 2 tuercas de union del subconjunto del tubo de combustible No. 1.
![]() |
Tuerca de union |
![]() |
Perno |
(2) Utilice una llave de cubo de 8 mm para extraer el perno.
(e) Afloje los 2 pernos del conjunto de la bomba de combustible. |
|
(f) Extraiga el subconjunto del tubo de combustible n° 1 del conjunto del tubo de descarga de combustible y la bomba de combustible.
8. EXTRAIGA EL CONJUNTO DE LA BOMBA DE COMBUSTIBLE (LADO DEL COMPARTIMENTO DEL MOTOR)
AVISO:
Cuando sustituya el conjunto de la bomba de combustible, es necesario sustituir el subconjunto del tubo de combustible No. 1 por uno nuevo.

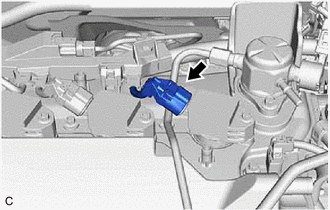

(a) Desconecte el conector del conjunto de la bomba de combustible. |
|

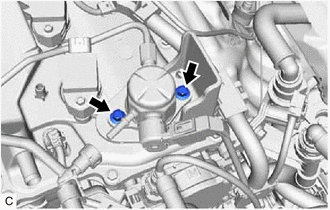

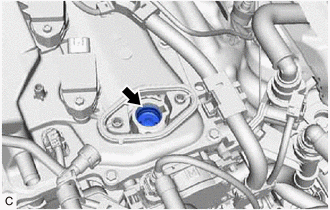

(b) Extraiga los 2 pernos, el conjunto de la bomba de combustible y la brida de la bomba de combustible del subconjunto de la cubierta de la culata. |
|

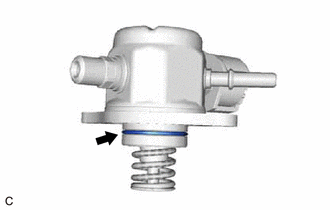

(c) Extraiga la junta torica del conjunto de la bomba de combustible. |
|
(d) Extraiga el conjunto del elevador de la bomba de combustible de la guia del elevador. |
|

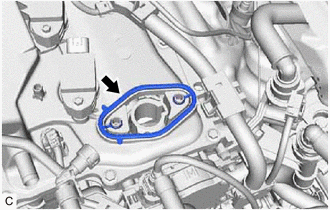

(e) Extraiga la junta del separador de la bomba de combustible del subconjunto de la cubierta de la culata. |
|
