EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajustes, calibrado, inicializacion o registro) que hay que llevar a cabo tras retirar, instalar o sustituir piezas en el proceso de instalacion o extraccion del conjunto del motor de arranque.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Procedimiento o pieza de sustitucion |
Procedimientos necesarios |
Efectos/funciones inoperativas al no llevarse a cabo |
Enlace |
|---|---|---|---|
|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui. .gif)
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Haga clic aqui
3. EXTRAIGA EL AISLADOR DE MONTAJE DELANTERO DEL MOTOR
Haga clic aqui
4. EXTRAIGA LA CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

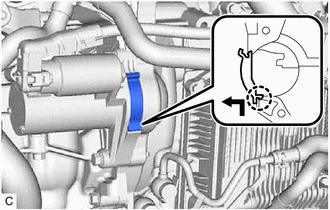

| (a) Desenganche la garra como se muestra en la ilustracion y extraiga la cubierta lateral del alojamiento del volante. |
|
5. EXTRAIGA EL CONJUNTO DEL MOTOR DE ARRANQUE

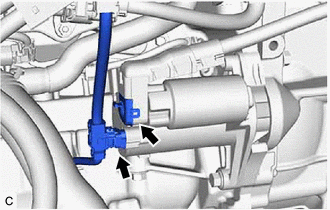

| (a) Desconecte el conector del conjunto del motor de arranque. |
|
(b) Abra el tapon del terminal.

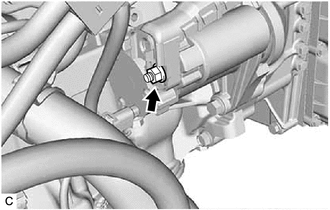

| (c) Extraiga la tuerca y desconecte el cable n° 2 del motor del terminal 30. |
|

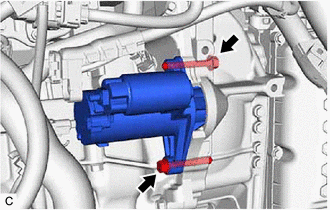

| (d) Extraiga los 2 pernos y el conjunto del motor de arranque del subconjunto del bloque de cilindros. |
|
