EXTRACCION
PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido e instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del interruptor del asiento electrico delantero.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion |
Sistema de monitoreo de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
| ||
Asiento del pasajero delantero |
Calibracion a cero (sistema de clasificacion de ocupantes) |
|
|
ADVERTENCIA:
Haga clic aqui
OBSERVACION:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO
Haga clic aqui
2. RETIRE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
Haga clic aqui
3. EXTRAIGA EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO
Haga clic aqui
4. EXTRAIGA EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO
Haga clic aqui
5. EXTRAIGA LA PERILLA DEL INTERRUPTOR DE DESLIZAMIENTO Y DE MOVIMIENTO VERTICAL DEL ASIENTO ELECTRICO
Haga clic aqui
6. EXTRAIGA LA PERILLA DEL INTERRUPTOR DE RECLINADO DEL ASIENTO ELECTRICO
Haga clic aqui
7. EXTRAIGA EL INTERRUPTOR DEL ASIENTO ELECTRICO DELANTERO

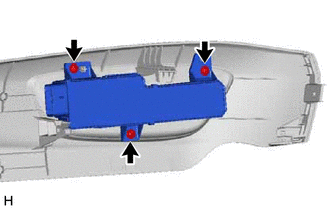

(a) Extraiga los 3 tornillos y el interruptor del asiento electrico delantero del protector del cojin del asiento delantero. |
|
