EXTRACCION
PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido e instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del asiento trasero.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Haga clic aqui
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga
clic aqui.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic
aqui
Para 2GR-FKS:
Haga clic
aqui
ADVERTENCIA:
3. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO IZQUIERDO
(a) con reposacabezas extraible:
(1) Extraiga el conjunto del reposacabezas del asiento trasero izquierdo.
4. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO DERECHO
(a) con reposacabezas extraible:
(1) Extraiga el conjunto del reposacabezas del asiento trasero derecho.
5. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO

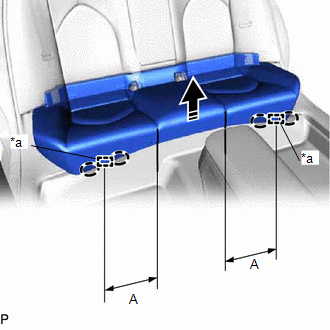

(a) Levante el borde delantero del conjunto del cojin del asiento trasero como se muestra en la ilustracion y desenganche los 2 ganchos del bastidor del cojin del asiento trasero de los ganchos de bloqueo del cojin del asiento trasero.
*a | Gancho del bastidor del cojin del asiento trasero |
![]() |
Coloque la mano aqui |
![]() |
Extraiga en esta direccion |
AVISO:
Asegurese de sostener las piezas del conjunto del cojin del asiento trasero directamente junto a los ganchos del bastidor del cojin del asiento trasero al elevarlos. La elevacion de una pieza distinta del conjunto del cojin del asiento trasero puede deformar el bastidor del cojin del asiento trasero.
OBSERVACION:
Al levantar el conjunto del cojin del asiento trasero, asegurese de sujetarlo desde la zona que se muestra en la ilustracion.
Medida estandar:
Area | Medicion |
---|---|
A | 245 mm (9.64 pulg.) |

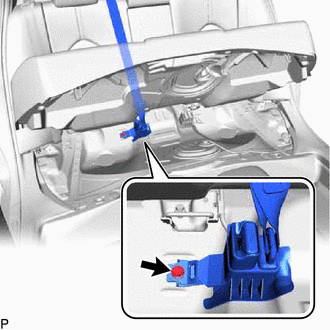

(b) Afloje el perno y separe el conjunto del cinturon de seguridad interior del asiento trasero derecho y el conjunto del cinturon exterior del asiento central trasero como un conjunto de la pieza de anclaje del panel del piso. |
|

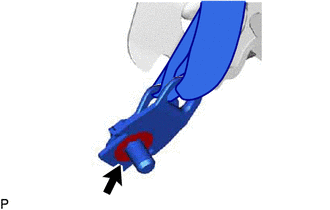

(c) Retire la arandela y el perno para extraer el conjunto del cinturon de seguridad interior del asiento trasero derecho. |
|

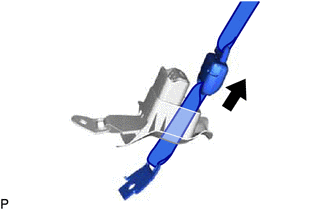

(d) Pase el conjunto del cinturon interior del asiento trasero derecho y el conjunto del cinturon exterior del asiento central trasero como se indica en la ilustracion. |
|

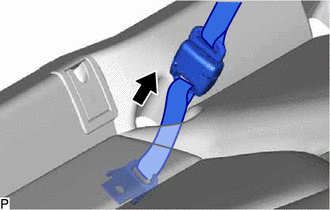

(e) Pase el conjunto del cinturon interior del asiento trasero derecho y el conjunto del cinturon exterior del asiento central trasero a traves del conjunto del cojin del asiento trasero como se indica en la ilustracion. |
|

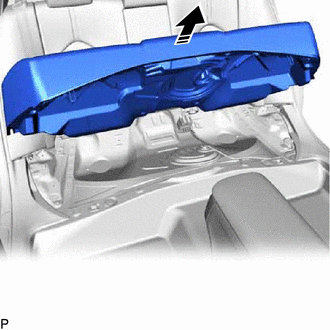

(f) Extraiga el conjunto del cojin del asiento trasero como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |
6. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO

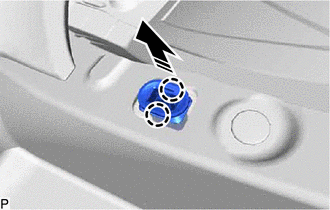

(a) Desenganche las 2 garras para extraer el gancho de bloqueo del cojin del asiento trasero como se muestra en la ilustracion.
![]() |
Extraer en esta direccion |
OBSERVACION:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
7. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

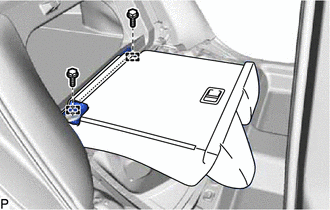

(a) Recline hacia adelante el conjunto del respaldo del asiento trasero izquierdo.

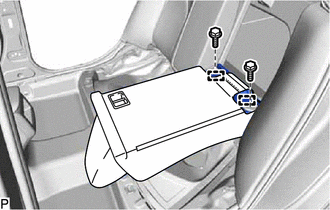

(b) Extraiga los 2 pernos. |
|
(c) Desenganche las 2 guias y extraiga el conjunto del respaldo trasero izquierdo.
AVISO:
Tenga cuidado de no danar la carroceria del vehiculo.
8. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO
(a) Recline hacia adelante el conjunto del respaldo del asiento trasero derecho.
(b) Extraiga los 2 pernos. |
|
(c) Desenganche las 2 guias y extraiga el conjunto del respaldo trasero derecho.
AVISO:
Tenga cuidado de no danar la carroceria del vehiculo.
9. DESCONECTE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA
(a) Desconecte la banda protectora de guarnicion de la abertura de la puerta trasera izquierda.
10. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO
(a) Desconecte el cinturon exterior del asiento trasero izquierdo de la guia del cinturon de seguridad de hombro del asiento trasero izquierdo.
(b) Desconecte el conector.
AVISO:
Cuando desconecte algun conector del airbag, tenga cuidado de no danar el mazo de cables del airbag.
*a | Bloqueo del alojamiento blanco |
*b | CPA amarillo |
![]() |
Deslice |
(1) Empuje hacia abajo el bloqueo del alojamiento blanco y deslice el CPA amarillo, tal como se muestra en la ilustracion. (En este momento, aun no se pude desconectar el conector).
AVISO:
No empuje hacia abajo la pieza (A) que se muestra en la ilustracion cuando desconecte el conector.
(2) Empuje de nuevo hacia abajo el bloqueo del alojamiento blanco y desconecte el conector.

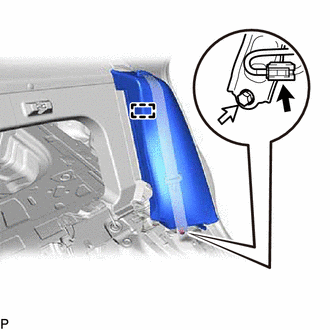

(c) Extraiga el perno.
(d) Suelte el gancho y extraiga el conjunto del respaldo del asiento trasero izquierdo.
AVISO:
Tenga cuidado de no danar la carroceria del vehiculo.
11. DESCONECTE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
12. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
