EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la barra estabilizadora trasera.
Procedimientos necesarios después de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Inspección posterior a la reparación |
|
|
ADVERTENCIA:
Para evitar quemaduras, no toque el motor, el tubo de escape ni ningún otro componente cuya temperatura sea alta mientras el motor esté caliente.
.png)
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí
.gif)
2. EXTRAIGA EL CONJUNTO CENTRAL DEL TUBO DE ESCAPE
Haga clic aquí
3. EXTRAIGA EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR TRASERO

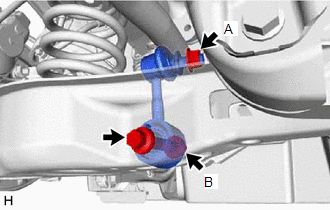

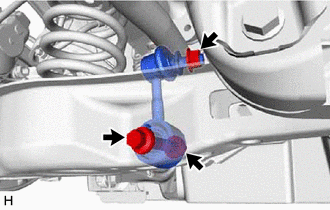

| (a) Afloje la tuerca (A) del conjunto del estabilizador trasero izquierdo. OBSERVACIÓN: Si la junta esférica gira conjuntamente con la tuerca, utilice una llave de cubo hexagonal de 6 mm para sujetar el espárrago prisionero. |
|
(b) Afloje el perno del conjunto del estabilizador trasero izquierdo.
AVISO:
No gire la tuerca (B), ya que tiene un tope propio (B). Afloje el perno con la tuerca (B) fijada.

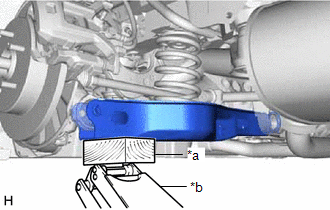

| (c) Apoye el conjunto del brazo de la suspensión trasera No. 2 con un gato y un taco de madera. AVISO:
|
|
| (d) Extraiga el perno, las 2 tuercas y el conjunto del estabilizador trasero izquierdo. |
|
4. EXTRAIGA EL CONJUNTO DERECHO DEL ESTABILIZADOR TRASERO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
5. EXTRAIGA LA BARRA ESTABILIZADORA TRASERA

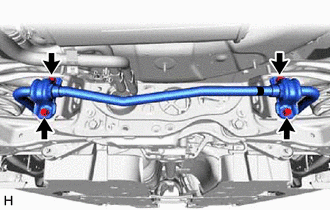

| (a) Extraiga los 4 pernos, la barra estabilizadora trasera, los 2 soportes de la barra estabilizadora trasera No. 1, los 2 casquillos del estabilizador trasero, los 2 soportes del estabilizador inferior trasero del subconjunto del elemento de la suspensión trasera. |
|
6. EXTRAIGA EL SOPORTE INFERIOR DEL ESTABILIZADOR TRASERO

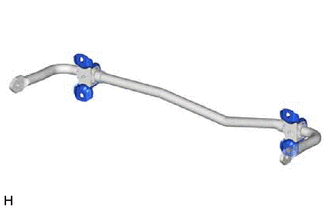

| (a) Extraiga los 2 soportes del estabilizador inferior trasero del casquillo del estabilizador trasero. |
|
7. EXTRAIGA EL SOPORTE DE LA BARRA ESTABILIZADORA TRASERA No. 1

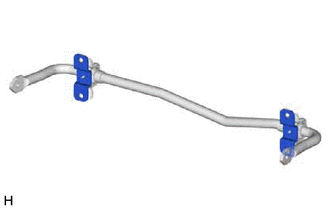

| (a) Extraiga los 2 soportes de la barra estabilizadora trasera No. 1 de los 2 casquillos del estabilizador trasero. |
|
8. EXTRAIGA EL CASQUILLO DEL ESTABILIZADOR TRASERO

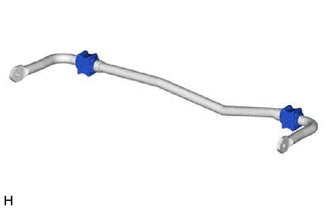

| (a) Quite los 2 casquillos del estabilizador de la barra estabilizadora trasera. |
|
