EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (de ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado, o sustituido las piezas durante la extracción/instalación del subconjunto del cristal de la luneta trasera.

Procedimientos necesarios después de extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la batería

Realice la calibración a cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección.

Sistema de supervisión de asistencia al estacionamiento

Sistema de monitoreo con vista panorámica

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

2. DESCONECTE EL CONJUNTO DEL CINTURÓN EXTERIOR DEL ASIENTO TRASERO IZQUIERDO

Haga clic aquí

3. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. EXTRAIGA EL JUEGO DE LA LUZ DE FRENO CENTRAL

Haga clic aquí

5. EXTRAIGA LA CUBIERTA DEL ORIFICIO DEL CINTURÓN DE SEGURIDAD DE HOMBRO DE LOS ASIENTOS TRASEROS

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

Haga clic aquí

7. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA LUNETA TRASERA

(a) Desconecte los conectores.

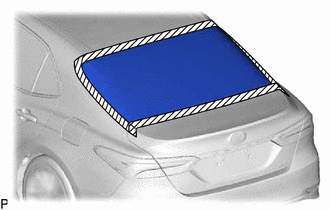

(b) Ponga cinta protectora en torno a la posición de instalación del subconjunto del cristal de la luneta trasera en la carrocería del vehículo para evitar que sufra arañazos.

Cinta protectora

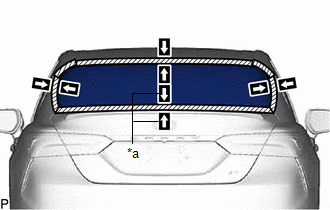

(c) Coloque marcas de correspondencia en el subconjunto del cristal de la luneta trasera y en la carrocería del vehículo en las ubicaciones que se indican en la ilustración.

OBSERVACIÓN:

Las marcas de correspondencia no son necesarias si el subconjunto del cristal de la luneta trasera no se volverá a utilizar.

*a

Marca de correspondencia

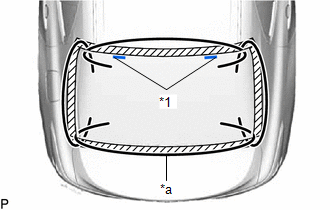

(d) Desde el interior, introduzca una cuerda de piano entre la carrocería del vehículo y el subconjunto del cristal de la luneta trasera.

*1

Tope del cristal de la luneta trasera

*a

Cuerda de piano

(e) Ate cada extremo de la cuerda a un taco de madera u otros objetos que puedan servir como asas.

(f) Corte el adhesivo tirando de la cuerda de piano alrededor del subconjunto del cristal de la luneta trasera.

AVISO:

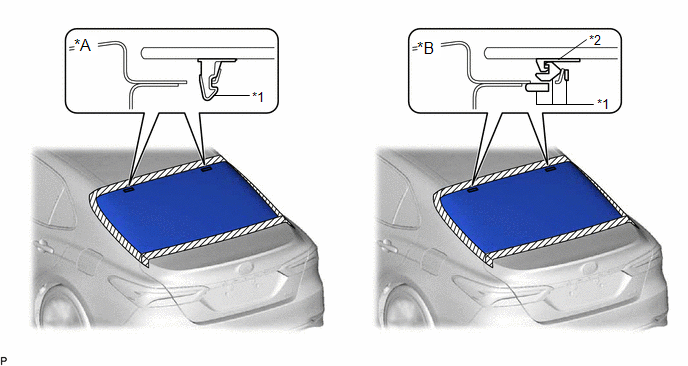

(g) Desenganche los topes del cristal de la luneta trasera.

*A

Para tipo de 1 pieza

*B

Para tipo de 2 piezas

*1

Tope del cristal de la luneta trasera No. 1

*2

Tope del cristal de la luneta trasera No. 2

AVISO:

OBSERVACIÓN:

Dependiendo del vehículo, puede haber topes de 1 pieza o de 2 piezas.

(h) Retire el subconjunto del cristal de la luneta trasera utilizando unas ventosas.

AVISO:

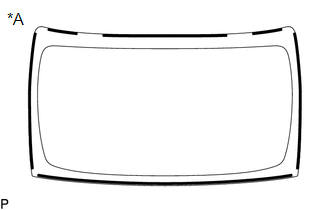

8. EXTRAIGA LA JUNTA DE GOMA ADHESIVA DEL CRISTAL DE LA LUNETA TRASERA

(a) Si vuelve a utilizar el cristal de la luneta trasera:

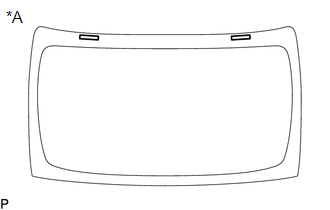

(1) Extraiga las 6 juntas de goma adhesivas del cristal de la luneta trasera con un raspador.

AVISO:

  • Tenga cuidado de no dañar el cristal de la luneta trasera.
  • Sustituya las juntas de goma adhesivas del cristal de la luneta trasera por unas nuevas.

*A

Parte trasera

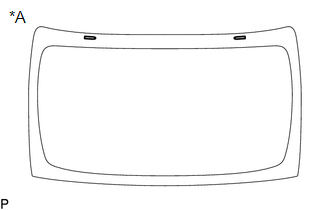

9. EXTRAIGA EL TOPE DEL CRISTAL DE LA LUNETA TRASERA No. 1 (para tipo de 1 pieza)

(a) Si vuelve a utilizar el cristal de la luneta trasera:

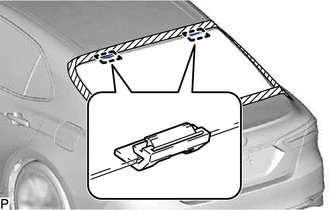

(1) Extraiga los 2 topes No. 1 del cristal de la luneta trasera con un raspador.

AVISO:

  • Tenga cuidado de no dañar el cristal de la luneta trasera.
  • Asegúrese de sustituir los topes No. 1 de 1 pieza del cristal de la luneta trasera con nuevos topes No. 1 y No. 2 de 2 piezas del cristal de la luneta trasera.

*A

Parte trasera

10. EXTRAIGA EL TOPE DEL CRISTAL DE LA LUNETA TRASERA No. 2 (para tipo de 2 piezas)

(a) Si vuelve a utilizar el cristal de la luneta trasera:

(1) Extraiga los 2 topes No. 2 del cristal de la luneta trasera con un raspador.

AVISO:

  • Tenga cuidado de no dañar el cristal de la luneta trasera.
  • Sustituya los topes No. 2 del cristal de la luneta trasera por otros nuevos.

*A

Parte trasera

11. EXTRAIGA EL TOPE DEL CRISTAL DE LA LUNETA TRASERA No. 1 (para tipo de 2 piezas)

(a) Extraiga los 2 topes No. 1 del cristal de la luneta trasera.

AVISO:

Sustituya los topes No. 1 del cristal de la luneta trasera por otros nuevos.

12. LIMPIE EL CRISTAL DE LA LUNETA TRASERA

(a) Si vuelve a utilizar el cristal de la luneta trasera:

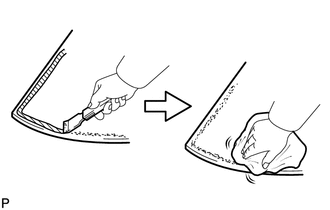

(1) Con un raspador, retire cualquier resto de la junta de goma adhesiva y del residuo de adhesivo del cristal de la luneta trasera.

AVISO:

Tenga cuidado de no dañar el cristal de la luneta trasera.

(2) Limpie el borde exterior del cristal de la luneta trasera con un disolvente que no deje residuos.

AVISO:

13. LIMPIE LA CARROCERÍA DEL VEHÍCULO

(a) Limpie y dé forma a la superficie de contacto de la carrocería del vehículo.

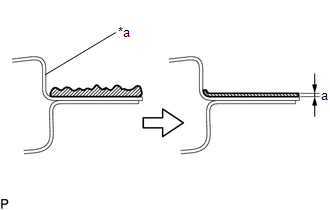

(1) Con un cuchillo, corte el adhesivo sobrante de la superficie de contacto de la carrocería del vehículo como se muestra en la ilustración.

*a

Carrocería del vehículo

Adhesivo

Tamaño estándar:

Dimensión

Dimensión

a

1.0 mm (0.0394 pulg.) o más

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

OBSERVACIÓN:

Deje aproximadamente 1.0 mm (0.0394 pulg.) del adhesivo en la carrocería del vehículo.

(2) Limpie la superficie de contacto de la carrocería del vehículo con un paño empapado con un disolvente que no deje residuos.

OBSERVACIÓN:

Incluso si se ha retirado todo el adhesivo, limpie la carrocería del vehículo.
