EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS
Haga clic aquí .gif)
2. EXTRAIGA EL CONJUNTO DE LAS LUCES TRASERAS DERECHAS
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
3. EXTRAIGA EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 3

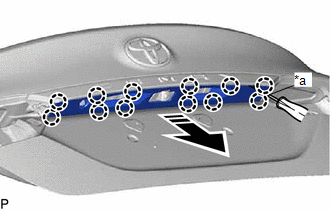

(a) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 12 garras y extraer el embellecedor exterior de la puerta del compartimiento de equipajes No. 3 como se muestra en la ilustración.
|
*a | Cinta protectora |
.png) |
Extraiga en esta dirección |
4. EXTRAIGA EL SUBCONJUNTO EXTERIOR DEL EMBELLECEDOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

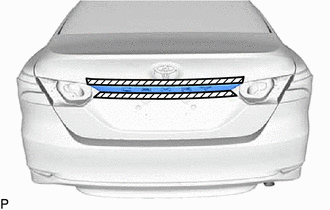

(a) Aplique cinta protectora alrededor del subconjunto del embellecedor exterior de la puerta del compartimiento de equipajes.
.png) |
Cinta protectora |

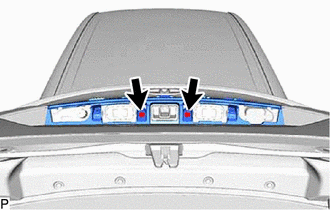

| (b) Extraiga los 2 tornillos. |
|

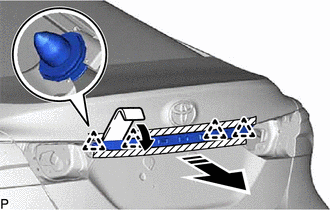

(c) Utilice un extractor de molduras para desenganchar los 4 clips y extraiga el subconjunto del embellecedor exterior de la puerta del compartimiento de equipajes como se muestra en la ilustración.
|
|
Extraiga en esta dirección |
(d) Extraiga los 4 clips del subconjunto del embellecedor exterior de la puerta del compartimiento de equipajes.
