EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí .gif)
PROCEDIMIENTO
1. QUITE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aquí
2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
3. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aquí
5. DRENE EL ACEITE DE MOTOR
Haga clic aquí
6. EXTRAIGA EL SUBCONJUNTO DEL CÁRTER DE ACEITE N.° 2
Haga clic aquí
7. EXTRAIGA EL SENSOR DEL NIVEL DE ACEITE DE MOTOR
(a) Desconecte el conector del sensor del nivel de aceite de motor.

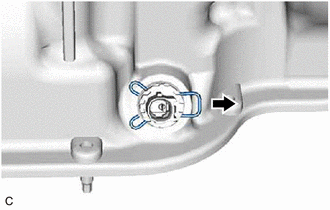

| (b) Extraiga el clip del sensor de nivel de aceite de motor. |
|

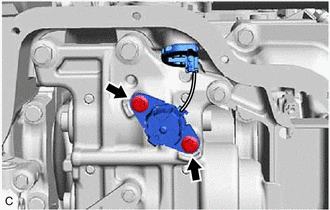

| (c) Utilice una llave de cubo de 8 mm para extraer los 2 pernos y el sensor del nivel de aceite de motor del conjunto del equilibrador del motor. |
|
