EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí .gif)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL SOLENOIDE DE CONTROL DE ACEITE DE DISTRIBUCIÓN DE LEVAS
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (CONJUNTO DEL PERNO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS DE ESCAPE)
(a) Extraiga el perno con una llave de cubo hexagonal de 5 mm.
|

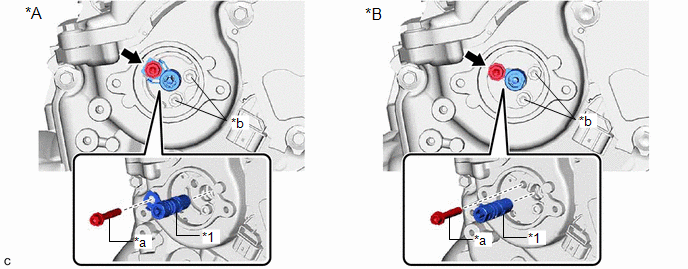

*A | Tipo A |
*B | Tipo B |
|
*1 | Conjunto de la válvula reguladora de aceite de distribución del árbol de levas (conjunto del perno del engranaje de distribución del árbol de levas de escape) |
- | - |
|
*a | Perno |
*b | No extraer |
AVISO:
No extraiga los 2 pernos restantes.
OBSERVACIÓN:
Si resulta difícil aflojar el perno debido a que las herramientas entran en contacto con la carrocería del vehículo u otros componentes, gire el cigüeñal para colocar el perno en una posición en la que se pueda extraer fácilmente.
(b) Extraiga el conjunto de la válvula reguladora de aceite de distribución del árbol de levas (conjunto del perno del engranaje de distribución del árbol de levas de escape) del conjunto del engranaje de escape de distribución del árbol de levas.
