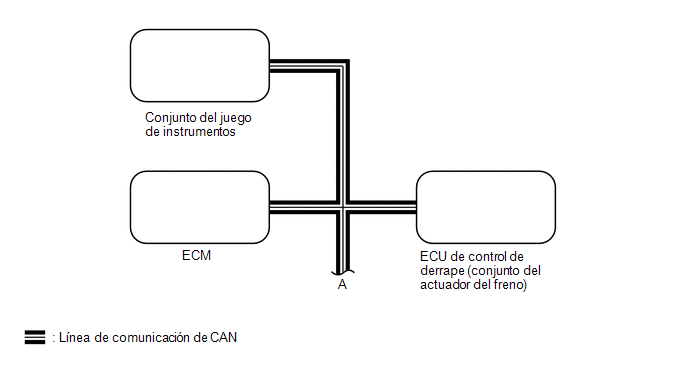

DIAGRAMA DEL SISTEMA

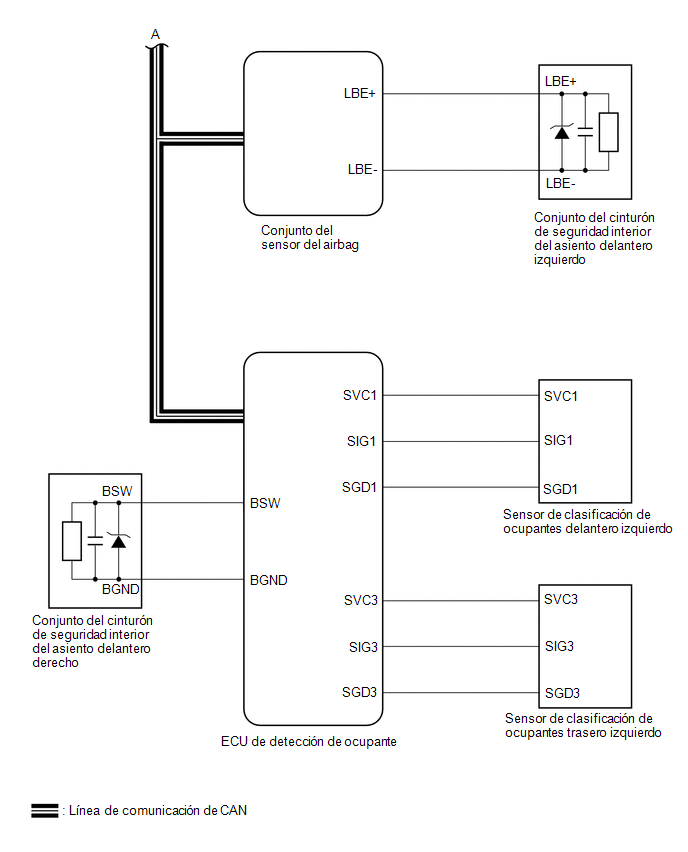

ADVERTENCIA DEL CINTURON DE SEGURIDAD DEL ASIENTO DELANTERO
Tabla de comunicaciones |
Emisor | Receptor |
Senal | Metodo de comunicacion |
|---|---|---|---|
| Conjunto del sensor del airbag | Conjunto del medidor combinado |
| CAN |
|
ECU de control de derrape (conjunto del actuador del freno) |
Conjunto del medidor combinado | Velocidad del vehiculo | |
| ECM | Conjunto del medidor combinado |
Posicion de la palanca de cambios | |
|
ECU de deteccion de ocupantes | Conjunto del sensor del airbag |
|
ADVERTENCIA DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO
Tabla de comunicaciones |
Emisor | Receptor |
Senal | Metodo de comunicacion |
|---|---|---|---|
| ECU de la carroceria principal (ECU de la red multiplex de la carroceria) | Conjunto del medidor combinado |
Senal del interruptor de la luz de cortesia de la puerta trasera (izquierda/derecha) |
CAN |
UbicaciOn De Las Piezas
DescripciOn Del SistemaExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer y colocar las piezas, o al sustituirlas durante la extraccion/colocacion del condensador de ajuste de radio ...
El ruido se produce en el conjunto del generador o de la correa trapezoidal ranurada
PROCEDIMIENTO
1. CONFIRME EL SÍNTOMA DEL PROBLEMA
(a) Confirme el síntoma del problema. Resultado:
Síntoma Vaya a
La correa trapezoidal ranurada emite ruidos.
A El conjunto del generador emite ruidos.
B
B
IR AL PUNTO 6
...
Componentes
COMPONENTES ILUSTRACIÓN
*1 SUBCONJUNTO DE LA GUARNICIÓN LATERAL IZQUIERDA DEL CUBRETABLEROS
*2 BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
*3 ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
*4 SUBCONJUNTO DE LA PALAN ...
