DESMONTAJE
PROCEDIMIENTO

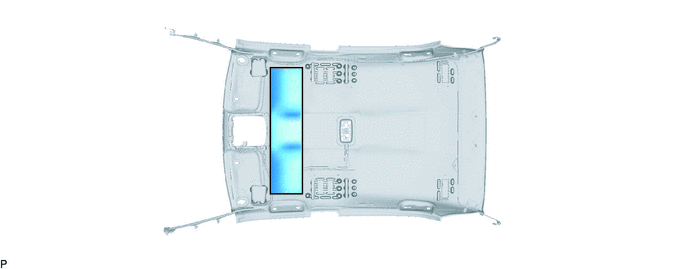

1. INSTALE EL SILENCIADOR NO. 2 DEL TECHO (para techo normal)
(a) Extraiga el silenciador No. 2 del techo.

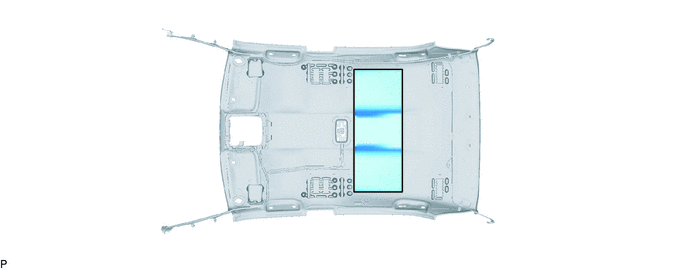

2. INSTALE EL SILENCIADOR NO. 4 DEL TECHO (para techo normal)
(a) Extraiga el silenciador No. 4 del techo.
3. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA No. 2
Haga clic aqui
.gif)
4. EXTRAIGA EL CABLE DEL TECHO NO. 1 (Para techo normal)

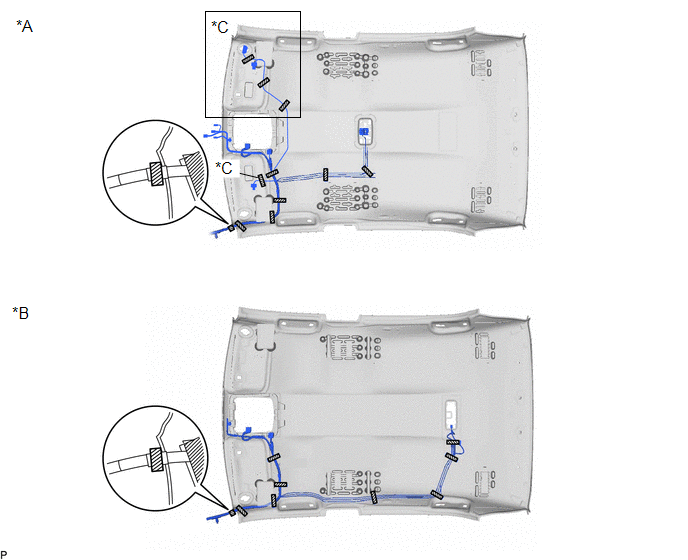

(a) Extraiga la cinta adhesiva del conjunto del forro del techo.
|
*A | Con conjunto de la luz interior | *B |
Con conjunto del proyector de luz |
|
*C | Con luz de cortesia | - |
- |
.png) |
Cinta adhesiva | - |
- |
(b) Con luz de cortesia:

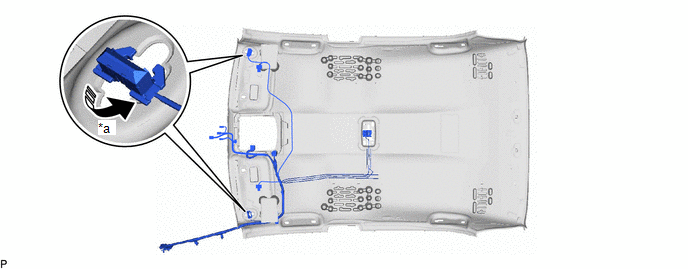

(1) Gire los 2 conectores del parasol unos 90° en sentido contrario a las agujas del reloj y extraigalos del conjunto del forro del techo.
|
*a | 90° |
- | - |
.png) |
Direccion de rotacion |
- | - |

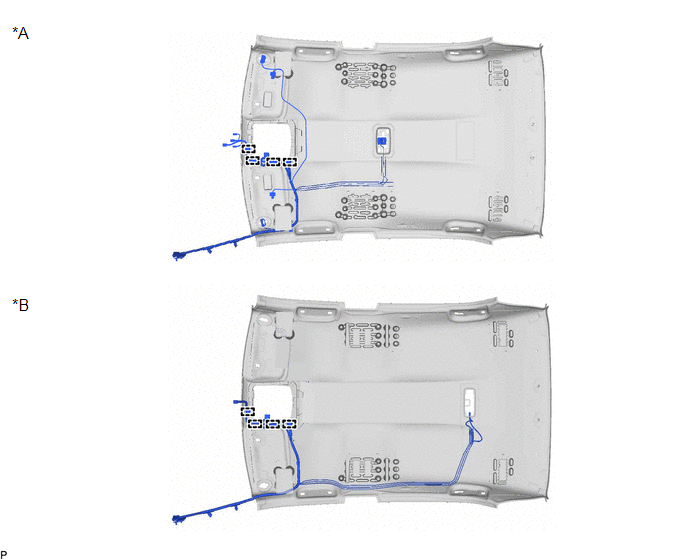

(c) Desenganche 4 abrazaderas y extraiga el cable del techo n° 1 del conjunto del forro del techo.
|
*A | Con conjunto de la luz interior | *B |
Con conjunto del proyector de luz |
5. EXTRAIGA EL CABLE DEL TECHO NO. 1 (excepto para techo normal)

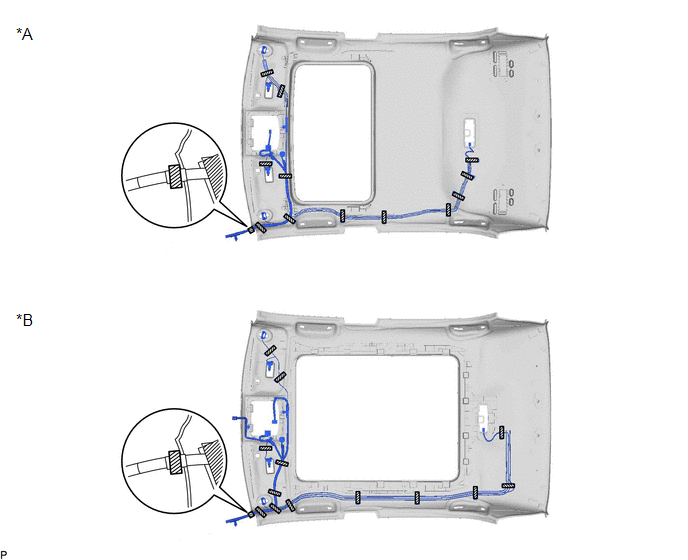

(a) Extraiga la cinta adhesiva del conjunto del forro del techo.
|
*A | Para techo solar |
*B | Para techo deslizante panoramico |
|
|
Cinta adhesiva | - |
- |

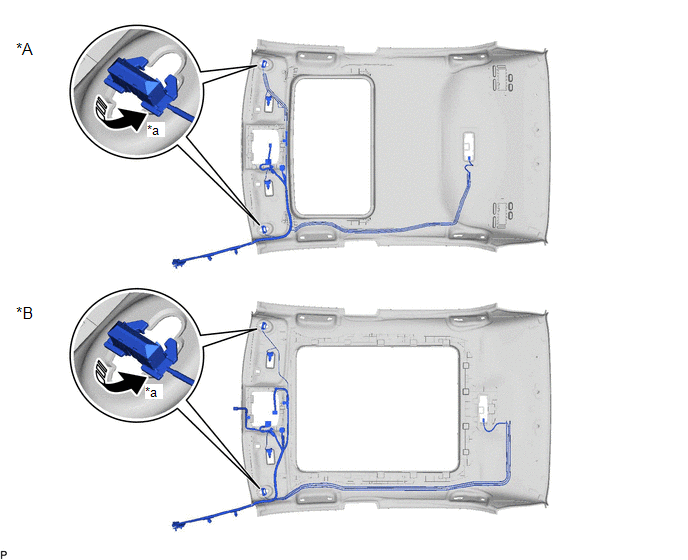

(b) Gire los 2 conectores del parasol unos 90° en sentido contrario a las agujas del reloj y extraigalos del conjunto del forro del techo.
|
*A | Para techo solar |
*B | para techo solar panoramico |
| *a | 90° |
- | - |
|
|
Direccion de rotacion |
- | - |

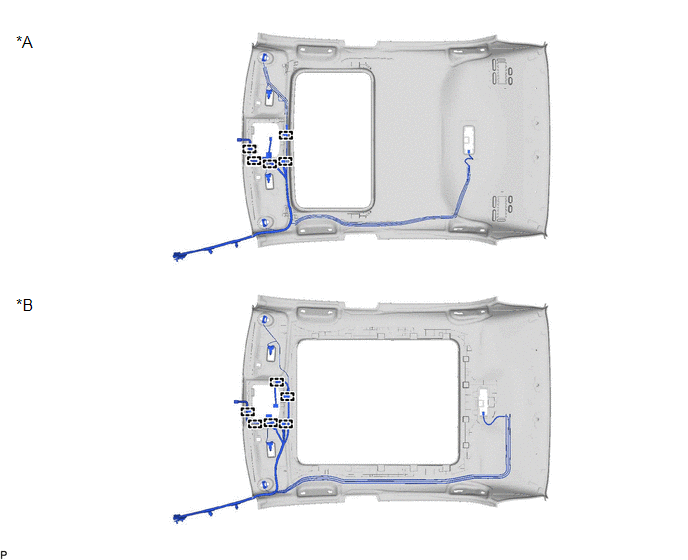

(c) Desenganche cada abrazadera y extraiga el cable del techo No. 1 del conjunto del forro del techo.
|
*A | Para techo solar |
*B | Para el techo solar panoramico |
