DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DEL PANEL DEL EXTREMO TRASERO DE LA CONSOLA

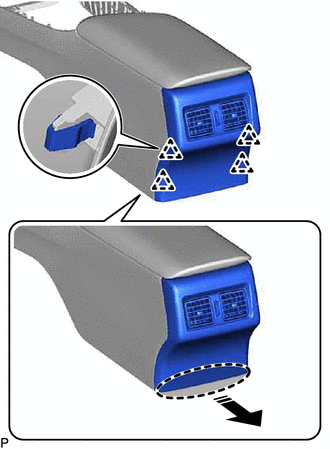

(a) Desenganche las 4 garras como se muestra en la ilustracion.
.png) |
Coloque la mano aqui |
.png) |
Extraiga en esta direccion |
(b) Desenganche las 6 garras para extraer el subconjunto del panel del extremo trasero de la consola como se muestra en la ilustracion.
|
|
Coloque la mano aqui |
|
|
Extraiga en esta direccion |
2. EXTRAIGA EL CONJUNTO DEL DIFUSOR DE LA CAJA DE LA CONSOLA (con difusor)

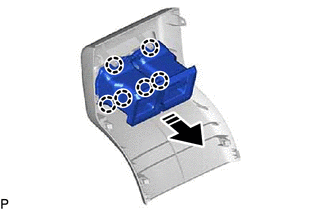

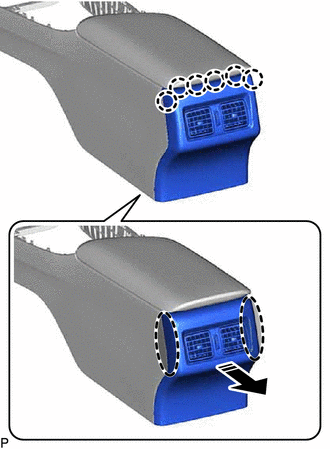

(a) Desenganche las 6 garras para extraer el conjunto del difusor de la caja de la consola como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |
3. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS TRASERO DE LA CONSOLA
| (a) Desenganche las 2 guias. |
|

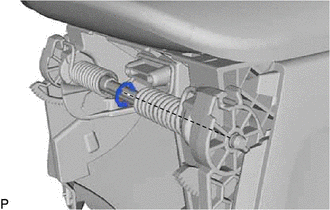

| (b) Extraiga la junta en E. |
|

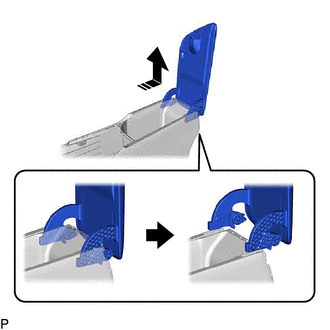

(c) Extraiga el pasador del tope de la puerta del compartimiento de la consola como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |

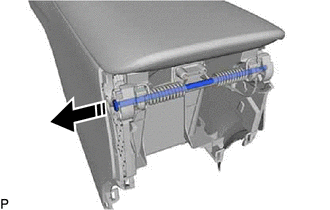

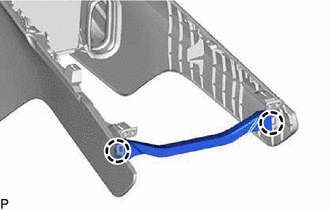

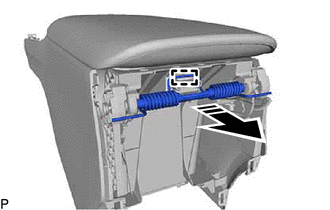

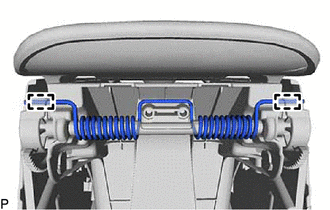

(d) Desenganche la guia para extraer el muelle del soporte de la montura de la caja de la consola y el separador de la caja de la consola como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |

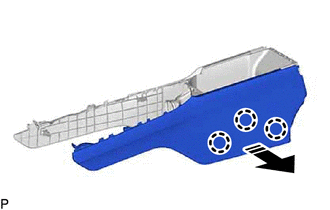

(e) Extraiga el conjunto del reposabrazos de la consola trasera de la forma indicada en la ilustracion.
|
|
Extraiga en esta direccion |
4. EXTRAIGA EL PANEL DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

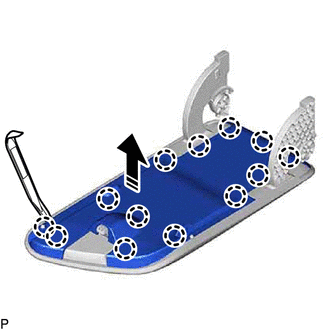

(a) Utilice un extractor de molduras para desenganchar las 13 garras y extraiga el panel de la puerta del compartimiento de la consola como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |
5. EXTRAIGA EL COJIN DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

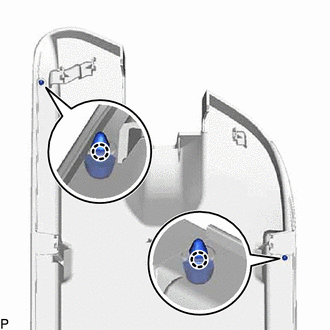

| (a) Desenganche las 2 garras y extraiga los 2 elementos amortiguadores de la puerta del compartimiento de la consola. |
|
6. EXTRAIGA EL SUBCONJUNTO DE BLOQUEO DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

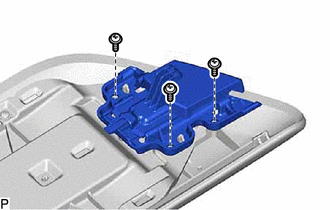

| (a) Extraiga los 3 tornillos y el subconjunto de bloqueo de la puerta del compartimiento de la consola. |
|
7. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

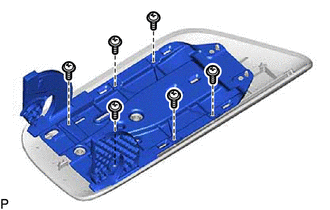

| (a) Extraiga los 6 tornillos y el subconjunto de la bisagra de la puerta del compartimiento de la consola. |
|
8. EXTRAIGA LA TOMA DEL CARGADOR USB
Haga clic aqui
.gif)
9. EXTRAIGA EL RETEN DE LA CAJA DE LA CONSOLA
| (a) Desenganche las 2 garras para extraer el reten de la caja de la consola. |
|
10. EXTRAIGA EL PANEL LATERAL NO. 2 DE LA CAJA
(a) Desenganche las 3 garras como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |

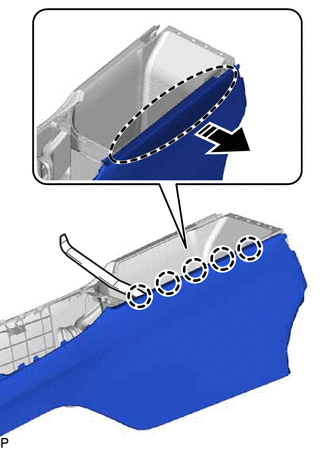

(b) Utilice un extractor de molduras para desenganchar las 5 garras y extraer el panel lateral de la caja No. 2 como se muestra en la ilustracion.
|
|
Inserte el extracto de molduras en este punto |
|
|
Extraiga en esta direccion |
11. EXTRAIGA EL PANEL LATERAL NO. 1 DE LA CAJA

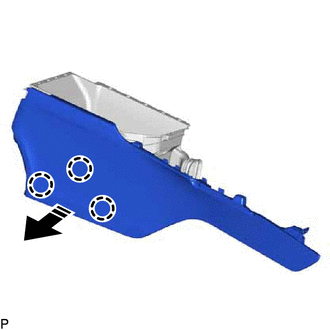

(a) Desenganche las 3 garras como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |

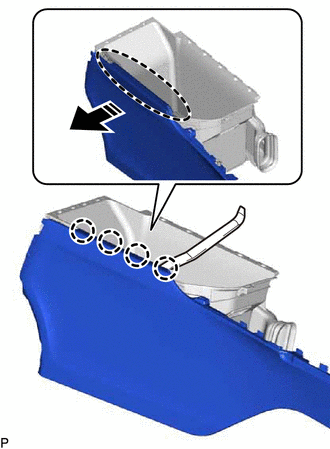

(b) Utilice un extractor de molduras para desenganchar las 4 garras y extraer el panel lateral de la caja No. 1 como se muestra en la ilustracion.
|
|
Inserte el extracto de molduras en este punto |
|
|
Extraiga en esta direccion |

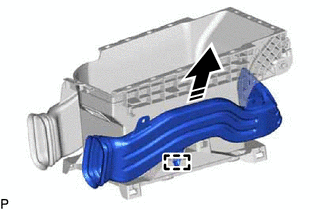

12. EXTRAIGA EL CONDUCTO NO. 3 DE LA CAJA DE LA CONSOLA (con difusor)

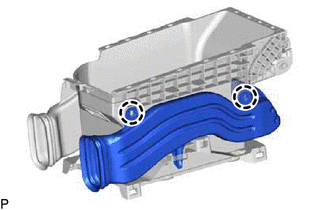

| (a) Desenganche las 2 garras. |
|
(b) Desenganche la guia para extraer el conducto de la caja de la consola No. 3 como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |

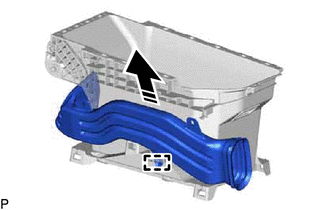

13. EXTRAIGA EL CONDUCTO NO. 2 DE LA CAJA DE LA CONSOLA (con difusor)

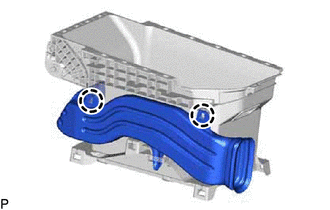

| (a) Desenganche las 2 garras. |
|
(b) Desenganche la guia para extraer el conducto de la caja de la consola No. 2 como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |
